В поисках прохлады
06.04.2007

В поисках прохлады

Войдя в Старый Город через Яффские ворота, туристические группы торопливо пробираются по узким улочкам Армянского квартала к храму Гроба Господня… Но, несмотря на спешку, экскурсовод предлагает остановиться и взглянуть вверх, на залитые палящим солнцем крыши древнего Иерусалима. Там, в вышине, можно увидеть странное сооружение то ли из коротких глиняных труб, то ли из кувшинов с отбитыми днищами (рис. 1). Оказывается, это ни что иное, как теплообменник, предназначенный для охлаждения здания: проходя через глиняные «соты», ветер уносит с их поверхности тепло.

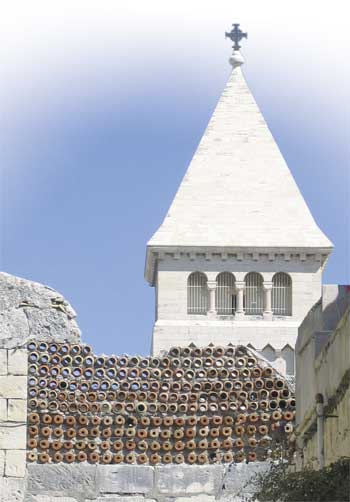

Рис. 1. Глиняный теплообменник средневекового дома (г. Иерусалим)

Ловушка для ветра

Ветер — вот единственный источник прохлады, который могли использовать в древности. Наиболее хитроумные устройства не только подставляли под свежий ветерок простейший теплообменник, но и загоняли его внутрь дома. Такими сооружениями славилась древняя Персия. До сих пор в городах Ирана можно увидеть башни-баджиры с прорезями, предназначенные для улавливания ветра (рис. 2). В жаркую погоду древние персы открывали створки с той стороны, откуда дул ветерок, направляя его вниз, к жилым и хозяйственным помещениям. Трудно поверить, но с помощью подобных устройств им даже удавалось сохранять в погребах лед!

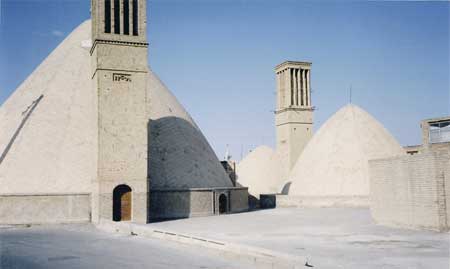

Рис. 2. Здание с башнями (баджирами) для улавливания ветра (г. Наен, Иран)

Воздушное охлаждение помещений применялось и в относительно недавней истории. Когда в 1881 г. президент США Джеймс Гарфилд лежал на смертном одре, морские инженеры соорудили для охлаждения его палаты устройство, в котором электрический вентилятор продувал воздух через пропитанную ледяной водой ткань.

Из типографии — в дом

Порой из типографии в наши дома поступают не только газеты, но и полезные изобретения. Американский инженер Уиллис Карриер разработал в 1902 г. свой кондиционер вовсе не для бытовых целей: заказчиком стала компания, которой необходимо было снизить температуру и влажность в типографии, иначе нанесенная на бумагу краска плохо сохла.

Лишь в 1914 г. Карриер впервые смонтировал установку для кондиционирования в особняке, что обошлось владельцу в 10 000 долларов — безумные деньги по тем временам.

В 1922 г. кондиционированный воздух пришел в кинотеатр, в 1928 г. — в помещения Конгресса США, а в 1930 г. — в Белый дом. В том же году появился первый кондиционированный железнодорожный вагон, и лишь десятилетием позже — автомобиль.

После Второй мировой войны кондиционер уверенно зашагал по планете: уже в 1953 г. только в США был продан миллион единиц этих приборов, причем спрос намного превышал предложение. Сегодня жители многих стран не представляют себе нормальной жизни без этого столь необходимого в жарком климате прибора.

В окне и на стене, на полу и на потолке

В наши дни производители кондиционеров предлагают потребителям широчайший спектр моделей, способных наполнить прохладой как небольшую комнату, так и целое офисное здание. Впрочем, даже если ограничиться только бытовыми кондиционерами, мы найдем немало интересных решений.

Наиболее доступным по цене и простым в установке является оконный кондиционер (рис. 3). Эти устройства врезаются в оконный проем и если в чем-то и проигрывают при той же производительности по холоду кондиционерам других типов — так это в уровне шума. Иначе и не может быть — ведь «оконник» относится к так называемым моноблочным кондиционерам, компрессор которых расположен в одном корпусе со всеми остальными компонентами.

Современные оконные кондиционеры имеют систему регулировки движения жалюзи как в горизонтальной, так и в вертикальной плоскости, что позволяет им направлять прохладный воздух во все углы комнаты.

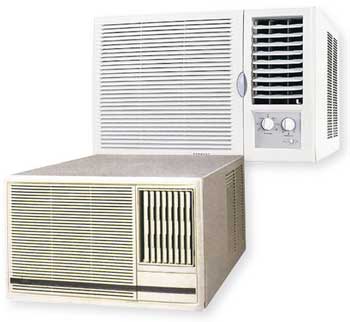

Рис. 3. Оконный кондиционер

Производительность оконных кондиционеров по холоду достигает 6,5 кВт, например, в модели LG W22LH. Кстати, эта и ряд других моделей оконных кондиционеров LG работают не только на охлаждение, но и на обогрев помещения.

То обстоятельство, что кондиционеры данного типа вмонтированы в окно, дает им неоспоримый плюс перед кондиционерами других типов: возможность вентиляции помещения путем подачи свежего воздуха с улицы.

Раз уж речь пошла о моноблоках, упомянем еще один кондиционер этого типа, так называемый мобильный кондиционер (рис. 4). Главным его достоинством является возможность перемещения туда, где в данную минуту больше всего нужна прохлада — на кухню, в столовую, в спальню, в гостиную… Мобильные кондиционеры работают только на охлаждение и не отличаются высокой производительностью по холоду (до 3,3 кВт), но для локального кондиционирования она и не нужна. Недостатками этих устройств является все тот же шум компрессора, который не очень-то к месту, например, у изголовья кровати, а также неотступно тянущийся за прибором «хобот» воздуховода, по которому отводится теплый воздух.

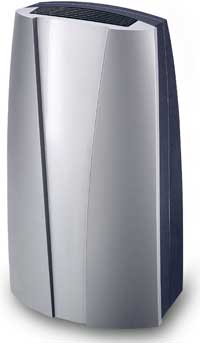

Рис. 4. Мобильный кондиционер (DeLonghi)

Задача снижения шума наиболее эффективно решена в так называемых сплит-системах — самом популярном на сегодняшний день типе бытового кондиционера. Само название этого устройства (англ. split — разделять) говорит о том, что кондиционер разнесен на две части: так называемый внутренний блок, который обычно крепится на стене комнаты (рис. 5), и наружный блок, устанавливаемый на внешней стене здания (рис. 6). Именно в наружном блоке, связанном с внутренним жгутом электрических проводов и трубками циркуляции хладагента, находится главный источник шума — компрессор, а также теплообменник-конденсатор, сбрасывающий тепло на улицу. Во внутреннем блоке сплит-системы находятся теплообменник-испаритель, в котором хладагент переходит в газообразное фазовое состояние, отбирая при этом тепло у воздуха помещения, и вентилятор, который обдувает испаритель, направляя в комнату охлажденный воздух.

Рис. 5. Внутренний блок сплит-системы (Haier)

Рис. 6. Наружный блок сплит-системы (Daikin)

В состав сплит-системы может входить не только один-единственный внутренний блок. В так называемых мультисплит-системах на один наружный блок может приходиться два, а то и три внутренних, что удобно для кондиционирования относительно небольших, двух-трехкомнатных помещений: один блок устанавливается, например, в гостиной, другой в спальне, третий в кабинете. Вот только установить в этих помещениях разные температурные режимы не удастся: компрессор-то на всех один.

Производительность по холоду бытовых настенных сплит-систем достигает 6,7 кВт. Для квартиры этого обычно вполне достаточно, а для кондиционирования офисов и иных нежилых помещений большой площади применяют другие, более производительные системы.

Еще одной категорией бытовых сплит-систем являются так называемые напольные или напольно-потолочные кондиционеры (рис. 7). Внутренний блок таких систем может монтироваться, например, под окном, в стеновой нише, а может и крепиться к потолку.

Рис. 7. Напольный кондиционер (General)

Например, предлагаемые к летнему сезону этого года напольные кондиционеры General серии Max Compact AGGV9/12/14LA рассчитаны на эксплуатацию в помещениях площадью от 16 до 50 кв. м. Они эргономично вписываются в подоконные ниши, а также специально создаваемые проемы в гипсокартонных стеновых перегородках, возводимых, например, при перепланировке квартир. Напольные кондиционеры этой серии позволяют поддерживать комфортный климат в самых отдаленных уголках помещения, притом, что сам внутренний блок остается практически незаметным в современном интерьере. Несмотря на «низкую» установку кондиционера, исключена опасность возникновения сквозняков на уровне пола. В режиме охлаждения кондиционер плавно, но мощно направляет воздушный поток вверх. Он равномерно растекается по потолку и мягко стекает по стенам вниз, постепенно смешиваясь с теплым воздухом помещения. Разница температур не доставляет дискомфорта, потому что постепенно сходит на нет. Это тот случай, когда прохлада нежно ласкает, а не бросает в дрожь. Диапазон мощности в режиме охлаждения от 2,6 до 4,2 кВт, а в режиме обогрева — от 3,5 до 5,2 кВт.

<
