В зонах особого комфорта

Мульти-сплит – хорошо,

Мульти-зоны – лучше!

Я б в монтажники пошел,

Пусть меня научат!

По Маяковскому

Системы кондиционирования воздуха прочно вошли в перечень инженерного оборудования современного жилища или офиса. Бум кондиционирования, охвативший в последние полтора десятилетия нашу страну, сделал привычным использование сплит-системы: кондиционера раздельного типа, в котором блок с компрессором вынесен на наружную стену дома, а в помещении находится только так называемый внутренний блок. Из этого компактного удлиненного аппарата, расположенного на стене комнаты, в нее поступает поток холодного воздуха летом, либо теплого – осенью и весной (в этом случае кондиционер работает не только на охлаждение, но и на обогрев).

Когда комнат много

Сплит-система хороша для кондиционирования одной из комнат, например, гостиной или спальни. Но уже в двухкомнатной квартире появляется потребность создания комфортных условий в каждом из помещений. А если комнат несколько? Такая проблема возникает и в городских апартаментах, и в загородном доме, и в офисе. Казалось бы, решение есть: это так называемые мультисплит-системы, в которых с одним наружным блоком соединено несколько (от двух до пяти) внутренних блоков, расположенных в разных помещениях. Достоинством мультисплит-системы является меньшее, по сравнению с набором обычных сплит-систем, количество наружных блоков, что позволяет и сэкономить место на внешней стене здания, и не так сильно испортить этими блоками его внешний вид.

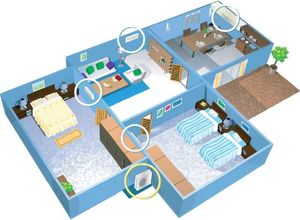

Мульти-сплит-система (Toshiba GAV)

Например, инверторная мультисплит-система Toshiba GAV позволяет кондиционировать от двух до четырех помещений общей площадью до 90 кв.м. К одному наружному блоку серии GAV подключаются два, три или четыре внутренних блока настенного, кассетного или канального типа. В серию входят три типоразмера внутренних блоков мощностью от 2,7 до 4,5 кВт, работающих как только на охлаждение, так и на обогрев.

Возможности мульти-сплит-системы (Toshiba GAV)

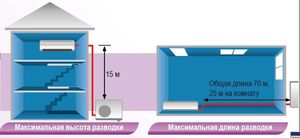

Длина трассы мульти-сплит-системы (Toshiba GAV)

Блоки мультисплит-систем соединены электрическими кабелями и трубками, по которым циркулирует хладагент. Длина этих трубок (или, как говорят специалисты по климатической технике, длина трассы) для мультисплит-системы Toshiba достигает 70 м. Вы можете кондиционировать целый коттедж или квартиру одним внешним блоком, а широкий выбор внутренних блоков позволит подобрать идеальную мульти-сплит систему для любых помещений.

Инверторные мульти-сплит системы Hitachi MONO-MULTI позволяют подключать к одному наружному блоку до шести внутренних блоков производительностью от 2,5 до 7,0 кВт, выбираемых в зависимости от размеров помещений и тепловой нагрузки. Система может работать как в режиме охлаждения, так и в режиме обогрева (вплоть до температуры наружного воздуха – 20 °С) и поддерживать разную температуру в каждом помещении. Напольные и настенные внутренние блоки серии Cut Out имеют стильный и современный дизайн и предлагаются в двух вариантах цвета – Silver и Coffee.

Напольный блок мульти-сплит системы Hitachi MONO-MULTI

Инверторное управление спиральным компрессором высокой производительности обеспечивает высокую производительность системы по холоду и теплу, а вентилятор со специальным образом профилированными коническими лопастями – сверхнизкий уровень шума: 20 дБ(А). Для очистки воздуха в системе применен новый металлический фильтр Stainless Clean, а для сверхтонкой очистки от вирусов, запаха и пыльцы – фильтр Nano Titanium. Добавьте к этому наличие системы плазменной ионизации воздуха и антибактериальную обработку вентилятора для обеззараживания циркулирующего воздуха, и станет ясно, что мультисплит-система Hitachi обеспечивает в помещении не только прохладу, но и свежесть.

Решение, которое предлагается фирмой Haier для кондиционирования загородного дома – новейшая мультисплит-система X-Multi. В этой системе к одному наружному блоку можно подключить от двух до пяти внутренних блоков различной мощности и разных типов: настенного, кассетного, напольно-подпотолочного или канального, причем все внутренние блоки могут управляться как с индивидуальных пультов, так и с центрального пульта управления.

Наружный блок мульти-сплит системы системы Haier X-Multi



Благодаря DC-инверторному управлению значительно снижается потребление энергии (до 70%), при этом обеспечивается более быстрое достижение требуемой температуры в помещении и точность ее поддержания. Наружные блоки системы X-Multi имеют широкий диапазон работы: от +10 °С до +43 °С в режиме охлаждения и от –15 °С до 24 °С в режиме обогрева. Другим преимуществом системы Haier является возможность превышать номинальную загрузку блока(это означает, что суммарная холодопроизводительность внутренних блоков может быть выше холодопроизводительности наружного блока более чем в 1,5 раза), что важно в случаях, когда кондиционируемые помещения используются альтернативно.

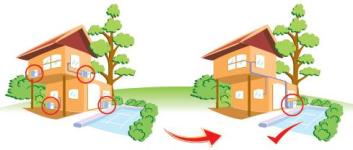

Это важно, например, в квартирах, где необходимо охлаждать или гостиную или спальные комнаты. Однако и сплит-системы, и мульти-сплит системы имеют ряд общих технических ограничений, сокращающих возможности их использования. Блоки этих систем соединены электрическими кабелями и трубками, по которым циркулирует хладагент. Длина трассы обычно не превышает 25 м, ведь ее дальнейшееувеличение чревато потерями мощности кондиционера, которая при излишнем удалении блоков друг от друга будет расходоваться в основном на преодоление гидравлического сопротивления трубок. Другой недостаток мульти-сплит систем состоит в том, что количество внутренних блоков в них, как правило, не превышает четырех-пяти штук. Компрессор наружного блока просто не справится с большей нагрузкой. Нужно климатизировать большее количество комнат – значит, придется навешивать на стену дома новые блоки, что не всегда уместно, и уж точно не украшает здание. Возможным выходом в этой ситуации до недавнего времени была организация канальной системы кондиционирования с одним центральным блоком и разводкой воздуха от него по каналам, скрытым за фальш-потолком. Однако, во-первых, это означает уменьшение высоты комнат как минимум на 15-20 см, «съеденных» навесным потолком, а во-вторых, регулировать температуру воздуха в такой системе тоже можно только централизованным образом. Иными словами, всем конечным потребителям воздуха в такой системе полагалась одна и та же температура, независимо от того, выходят их окна на север или на юг.

Артерии с хладагентом

Решение проблемы предложила японская фирма Daikin, которая в 1982 г. вывела на климатический рынок систему кондиционирования нового типа. Она сокращенно называлась VRV (Variable Refrigerant Volume), что переводится как «переменный объем хладагента». Особенность системы VRV состоит в наличии единой трассы из двух или трех медных труб, по которым циркулирует хладагент. В двухтрубной системе кондиционеры могут работать только на обогрев или охлаждение, а в трехтрубной, с рекуперацией тепла, могут и охлаждать и нагревать одновременно.

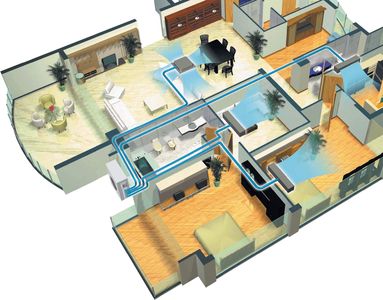

Мультизональная система MASTER (Panasonic)

Все блоки системы, как наружные, так и внутренние, подключаются к этой общей трассе, причем каждый внутренний блок имеет свой электронный вентиль, регулирующий объем поступающего хладагента из общей трассы в зависимости от тепловой нагрузки на этот блок. Благодаря этому система VRV более ровно поддерживает заданную температуру, без перепадов, свойственным обычным кондиционерам, которые регулируют температуру воздуха путем периодического включения и выключения.

Внутренний блок (система Panasonic MASTER)

Но самое главное: такая система кондиционирования вырабатывает ровно столько холода, сколько необходимо внутренним блокам, исходя из режима их работы, задаваемым потребителем. Наружный блок подстраивается к этим требованиям, меняя режим своей работы в ответ на изменение нагрузки от внутренних блоков. В одной комнате температура может быть снижена до +22 °С, в другой до +18 °С, а в каком-то из помещений блок и вовсе будет выключен. На производительность системы это не влияет, она может обеспечивать индивидуальную настройку температуры в разных комнатах, при необходимости сочетая одновременно режимы нагрева и охлаждения.

Мультизональность – вот основное качество систем кондиционирования, элементы которых связаны артериями с циркулирующим хладагентом.

Выступившая в качестве зачинателя данного направления в развитии систем кондиционирования, компания Daikin и сегодня занимает лидирующие позиции на рынке, предлагая наиболее широкую линейку продукции: семь типов мультизональных систем, от таких, что работают только на охлаждение, до использующих тепло окружающей среды (тепловые насосы) и тепло Земли (геотермальные системы). Компания предлагает 13 типов и 35 различных моделей внутренних блоков, в том числе такие оригинальные конструкции, как кассетный круглопоточный блок, обеспечивающий подачу воздуха во всех направлениях сразу.

В настоящее время мультизональные системы, помимо Daikin, производят также Mitsubishi Heavy, Mitsubishi Electric, Hitachi, Panasonic, LG Electronics, General Climate, Sanyo, Toshiba, Fujitsu General и другие. Поскольку название VRV является зарегистрированной торговой маркой компании Daikin, то для обозначения подобных систем других производителей было выбрано название VRF (Variable Refrigerant Flow), то есть «переменный поток хладагента». По смыслу это то же самое, что и VRV и разница между VRF системами разных производителей выражается в разном количестве подключаемых блоков, максимальной длине трассы, исполнении системы управления и т.д.


Master кондиционирования


К классу VRF систем относится поставляемая компанией Panasonic на российский рынок с декабря 2008 г. серия мультизональных кондиционеров MASTER (Multiple Air-conditioning System Technology for Excellent Residence). Применение кондиционеров MASTER может быть самым разнообразным – апартаменты, коттеджи, офисы.

В новинке от Panasonic применены самые современные технологии, делающие ее использование удобным и выгодным:


- компрессор с инверторным управлением позволяет экономить электроэнергию


- максимальная суммарная мощность внутренних блоков может достигать130 % мощности наружного блока к которому они подключены


- точный температурный контроль авторестарт функция самодиагностики 24-часовой таймер и многое другое повышают комфортность использования данного оборудования конечным пользователем.

Наружные блоки серии MASTER представлены в двух мощностях 6 лс (до 18,2 кВт и 10 лс (до 6,4 кВт, а внутренние блоки системы могут быть кассетного и настенного типа мощностью от 2,6 до 12 кВт. Достаточно компактный дизайн позволяет экономить пространство для установки блоков и упрощает их монтаж. В зависимости от дизайна и тепловой нагрузки помещения можно выбрать наиболее подходящую в данных условиях модель.

Нет предела совершенству


Созданием VRF-систем с переменным расходом хладагента прогресс в развитии климатической техники не закончился. В настоящее время ведущие производители этих систем производят и поставляют на рынок России уже третье поколение VRF-систем. В число этих производителей входит корпорация LG Electronics, которая начиная с февраля 2008 г. поставляет на российский рынок свои мультизональные системы кондиционирования нового поколения.

Модельные ряды наружных блоков мультизональных систем, производимых LG Electronics под торговой маркой MULTI V , оптимизированы для создания микроклимата в различных жилых или общественных зданиях.

Например, система MULTI V Sync II может одновременно работать на охлаждение и на нагрев, создавая оптимальный климат в помещениях различного назначения независимо от времени года. При этом обеспечивается наивысшая энергетическая эффективность системы, поскольку в ней теплота, отводимая от помещений, в которых требуется охлаждение, перераспределяется внутри системы и используется там, где нужен обогрев.

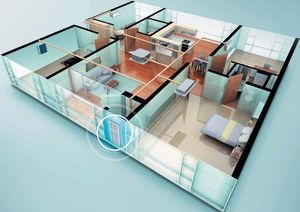

Мультизональная система LG MULTI V Space II

Экономичная и компактная система MULTI V Space II предназначена для высотных зданий и элитного жилья. Ее наружный блок может располагаться в технических помещениях, не только примыкающих к фасаду, но и расположенных внутри здания. Это очень удобно, например, для оснащения системами кондиционирования коттеджей, где наружный блок системы может располагаться в подвальном или чердачном помещении.


Ветер перемен


Обитателям загородного дома в поселке Светлый Московской области удалось найти оптимальное с точки зрения первоначальных капиталовложений и дальнейших эксплуатационных затрат решение для кондиционирования своего жилища. Этим решением стала мультизональная система серии J GENERAL. Комфортную атмосферу в коттедже площадью более 500 кв. м обеспечивают два наружных блока суммарной холодопроизводительностью 33,6 кВт и 12 внутренних блоков канального, настенного и кассетного типа.

Отличительной особенностью оборудования серии J GENERAL является компактность наружного блока (90 х 90 см) при его значительной мощности: до 15,2 кВт в режиме охлаждения и до 16,6 кВт в режиме обогрева. Легкий (всего 97 кг) наружный блок можно закрепить на задней стене дома, вентилируемой веранде или балконе. При этом он способен обеспечить комфортной температурой до восьми комнат одновременно.

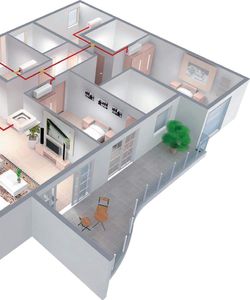

Мультизональная система серии J GENERAL

Монтаж оборудования в поселке Светлый шел в условиях почти завершенного строительства. Значительная длина трассы, которая может достигать 70 м при перепаде высоты между наружными и внутренними блоками до 30 м, позволила расположить наружные блоки вдали от внутренних, в специальной вентилируемой нише в цокольном этаже коттеджа. И что особенно важно – не нарушая при этом архитектуру дома.

Наружные блоки системы J GENERAL

Благодаря широкому модельному ряду внутренние блоки удалось легко вписать в интерьер коттеджа, соблюдая при этом нормативы по уровню шума. Учитывая дизайн и функциональные характеристики комнат, внутренние блоки для дома были подобраны из 28 моделей, обладающих мощностным диапазоном от 2,15 до 14,1 кВт.


Для любого коттеджа

Японская компания Mitsubishi Heavy Industries, Ltd. производит полноразмерную линейку продукции в сегменте бытовых кондиционеров: моно-сплит системы, рассчитанные на одно помещение, и мульти-сплит системы, рассчитанные на квартиру от двух до четырех комнат. Для средних и крупных коттеджей (в том числе площадью свыше 500 кв.м) компания предлагает наиболее совершенные на сегодняшний день центральные системы кондиционирования KX6. Все климатическое оборудование MHI использует самые передовые на сегодняшний день DC-инверторные технологий, что делает их по- настоящему комфортными, бесшумными и экономичными.

Новейшая MINI-VRF система KX6 для дома площадью 200-350 кв.м обеспечивает кондиционирование от четырех до восьми комнат на один наружный блок. Основными (но не единственными!) ее плюсами являются сверхкомпактный и мощный наружный блок мощностью 11,2кВт, 14,0кВт или 16,0кВт, большая длина межблочной магистрали, возможность выбора из 14 видов внутренних блоков различных типов и мощности.

KX6 является полноценной системой охлаждения и обогрева для регионов с умеренным климатом, применение которой дает до 50% экономии электроэнергии в сравнении с обычными моделями. Ее наружный блок эффективно функционирует в режиме обогрева при температуре наружного воздуха до – 20 °С (при более низких температурах эффективность обогрева снижается).

MINI-VRF систему KX6 с полным на то основанием можно назвать интеллектуальной: она анализирует потребность внутренних блоков в хладагенте и температуру наружного воздуха, плавно регулируя установки скорости оборотов компрессора и вентилятора наружного блока в соответствии с полученными данными. Такое регулирование позволяет нагрузить наружный блок мощностью 14,0 кВт таким набором внутренних блоков, что их общая холодопроизводительность будет на 50 % больше (до 21,0 кВт). При этом хладагент с помощью электронного клапана будет перераспределяться между теми внутренними блоками, которым в данный момент времени он не нужен, и теми, кому он нужен.

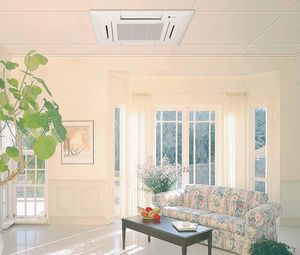

В просторной гостиной были установлены кассетные внутренние блоки. Такое решение оптимально по многим показателям. Во-первых, сохранилась полезная площадь помещения – кондиционер расположился в подвесном потолке. Во-вторых, особая конструкция четырехстороннего распределения воздуха позволяет обеспечить более равномерную температуру в комнате, комфортную для всех гостей.

Мягкую прохладу в спальнях и детских поддерживают бесшумные блоки настенного типа, а мощные и незаметные канальные блоки расположились в кухне. Установка под окнами комнаты внутренних блоков канального типа может быть рекомендована для более эффективного отопления помещения в случае, когда система кондиционирования работает на тепло.

Управление VRF системой серии J GENERAL в коттедже осуществляется как централизованно, так и локально в каждой комнате при помощи инфракрасных пультов индивидуального управления.

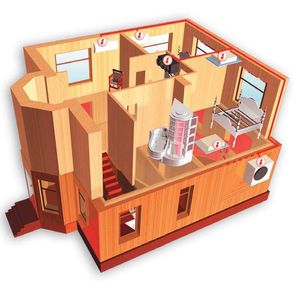

Cистема J GENERAL в доме

Что такое DVM?


Компанией Samsung разработана система DVM (англ. Digital Variable Multi) – модульная система кондиционирования воздуха нового поколения, которая обеспечивает широкие возможности для применения и высокую эффективность. Кондиционеры системы DVM могут быть установлены где угодно: в офисных помещениях, гостиницах, школах, коттеджах.

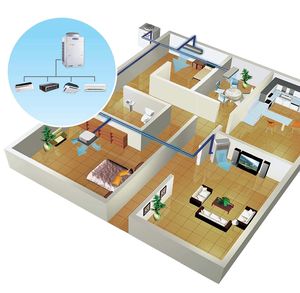

Блоки мультизональной системы DVM (Samsung)

У вас возникают трудности при установке системы кондиционирования, связанные с тем, что каждая комната в вашем доме имеет разную конфигурацию и назначение, а ваша квартира или офис расположены на слишком большом расстоянии от крыши, куда обычно устанавливают наружный блок? Решением может стать система DVM с ее возможностью подсоединения до 64 внутренних блоков к одному наружному блоку и комбинирования внутренних блоков вне зависимости от их типа при длине трассы до 1 км.

В малошумящих внутренних блоках, изготавливаемых во многих вариантах и стилях, используется электронный расширительный вентиль EEV, обеспечивающий точное регулирование микроклимата в каждой комнате. Сердце системы DVM – спиральный компрессор с цифровым управлением – может варьировать свою производительность в диапазоне от 10 до 100 %. Новинка от Samsung допускает управление через Интернет, имеет полный комплект средств самодиагностики и точное управление кондиционированием зон при помощи таймера.


«Конструктор» От Gree


GMV-2 — это новое поколение мультизональных систем Gree, созданных на базе компрессора переменной производительности с цифровым управлением Digital Scroll. Архитектурный облик вашего дома не будет нарушен россыпью наружных блоков: с помощью одного наружного блока GMV, расположенного на чердаке, крыше или вообще за пределами здания, можно кондиционировать до 32 различных помещений.

Мультизональная система Gree GMV-2

Система GMV собирается, словно конструктор, из отдельных модулей, причем допу скаются самые широкие комбинации различных типов внутренних блоков.

Вот какой, например, может быть конфигурация системы GMV для коттеджа, на первом этаже которого расположена просторная гостиная, две спальни, столовая и кухня.

Колонный кондиционер мощностью 7 кВт с функцией «живая картинка» прекрасно вписывается в интерьер современной гостиной, а кондиционер кассетного типа мощностью 5 кВт обеспечивает равномерную подачу воздуха в спальне.

Высота потолка в небольшой столовой позволяет использовать в этом помещении канальный кондиционер мощностью 2,5 кВт — трасса воздуховода надежно скрыта за декоративными панелями подвесного потолка, а воздухораспределительная решетка располагается прямо над обеденной зоной. Любая комната отдыха требует бесшумной работы кондиционера, поэтому в детской спальне лучше всего использовать одну из моделей настенных кондиционеров GREE мощностью от 2,5 до 3,5 кВт.

Мощность наружного блока составляет 25 кВт, и ее вполне хватает для кондиционирования второго этажа коттеджа.

Наружный блок установлен рядом с коттеджем с «глухой» стороны здания. Каждый внутренний блок управляется с индивидуального пульта дистанционного управления, а вся система GMV подключена к компьютеру.

Общая протяженность трубопроводов может достигать 250 м, максимальная удаленность внутреннего блока от наружного — 125 м, а максимальный перепад высот между внутренними блоками — 15 м


Выбирай любой


Мультизональная VRF-система кондиционирования Toshiba Mini SMMS предназначена для коттеджей или офисов площадью до 160 кв.м. Универсальная и экономичная, она создана на основе самых передовых технологий и включает в себя 13 типов внутренних блоков 80 различных моделей (настенные, канальные, кассетные, потолочные и т.п.).

Наружный блок мультизональной системы Toshiba Mini SMMS

Система позволяет кондиционировать до девяти помещений одновременно при максимальной мощности охлаждения 15,5 кВт. Длина трассы может достигать 180 м, а перепад высот между блоками – 30 метров, что позволяет установить систему в многокомнатном коттедже. Системы кондиционирования Toshiba Mini-SMMS оснащены двигателями с инверторным управлением. Снижению уровня шума в помещениях способствует специальная конструкция вентилятора, а также то, что дополнительный расширительный клапан PMV, обычно находящийся во внутреннем блоке, вынесен из него. Поэтому данная система идеальна для кондиционирования спальни, детской или кабинета. Внешний блок весит всего 117 кг и весьма компактен: его габариты 90х32х134 см. Однофазное электропитание облегчает подключение системы, а конструкция внешнего блока исключает выдув горячего воздуха в стороны, благодаря чему его можно установить даже в очень ограниченном пространстве, например, на балконе коттеджа.

Климат для дома


В качестве альтернативы рассмотренной выше мультисплит-системы X-Multi, фирма Haier предлагает специально для кондиционирования больших квартир, коттеджей и офисов свою мультизональную систему кондиционирования H-MRV (Home-MRV). И это действительно климатическая система для дома.

Перераспределение хладагента между внутренними блоками системы допускает ситуацию, когда их суммарная холодопроизводительность превышает холодопроизводительность наружного блока на 130 %. При этом к одному наружному блоку можно подключать от двух до восьми внутренних.

Широкая палитра внутренних блоков – четыре типа (кассетные, настенные, напольно-потолочные и низконапорные канальные) и 14 типоразмеров – дает возможность создать систему кондиционирования с индивидуальной конфигурацией, учитывающей все технические и интерьерные особенности помещений. Внутренние блоки всех типов отличаются низкими шумовыми характеристиками и небольшими габаритами.

Большая допустимая длина трассы позволяет отнести наружный блок на значительное расстояние, установив его практически в любое удобное для вас место, спрятав от любопытных глаз и не портя фасад дома. Важно и то, что мультизональная система H-MRV обеспечивает индивидуальный контроль за микроклиматом во всех обслуживаемых помещениях. Это означает, что процесс охлаждения или нагрева воздуха осуществляется только в тех помещениях, где это необходимо, при этом в остальных помещениях система может быть полностью остановлена. Каждый внутренний блок оснащен инфракрасным или настенным (для низконапорных канальных блоков) пультом управления. Благодаря инверторной технологии и индивидуальному управлению система H-MRV отличается низким энергопотреблением и малыми пусковыми токами, что крайне актуально на объектах с лимитированным энергопотреблением (например, в коттеджных поселках).

Система H-MRV стабильно работает в режиме охлаждения при наружной температуре не ниже –5 °С, а в режиме обогрева до –15 °С. В случае отключения питания (даже на длительный срок) в памяти системы сохраняются все начальные установки, и она автоматически запускается при возобновлении питания, поддерживая те же режимы.

В целом система H-MRV является отличным решением для кондиционирования загородного дома, удачно сочетая в себе передовые технологии поддержания комфортных условий, простоту монтажа и удобство управления.


Каждому - свой холод


Мультизональное кондиционирование стало идеальным решением проблемы создания комфортных условий в загородных коттеджах. Внутренние блоки этих систем могут быть разных типов (настенный, канальный, кассетный и т.п.) и иметь разную мощность (от 2 кВт до 25 кВт). Благодаря значительно большей длине трассы стало возможным размещать наружный блок кондиционера в любом удобном месте — на крыше, в подвале или даже в нескольких десятках метров от дома.

Нелишним будет отметить относительно невысокую стоимость эксплуатации VRF системы кондиционирования. Использование в них нескольких наружных блоков дает плюсы и с точки зрения надежности: при выходе из строя одного из них система не теряет работоспособности.

Мультизональная система Haier H-MRV

Словом, современные мультизональные системы кондиционирования наиболее полно отвечают запросам потребителей к климатическим системам.

<
