С лопастями и без них

Бабушка Карлсона по старой

привычке предпочитает летать

не на вентиляторе, а на веере

Казалось бы, что нового можно придумать в конструкции электрического вентилятора – простого прибора на подставке, с пропеллером, как у Карлсона? Оказывается, можно, и немало, вплоть до отказа от самого пропеллера! Новые модели вентиляторов, появившиеся на рынке в последнее время – убедительное доказательство этого.

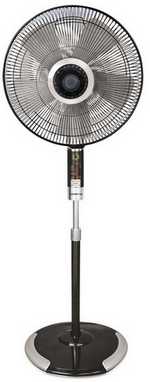

В модели Polaris PSF 40 3D мощностью 55 Вт реализована очень популярная в наши дни функция 3D. Правда, речь в данном случае идет не о создании объемного изображения, а о формировании потока воздуха, создаваемого прибором. Все дело в том, что ось крыльчатки при вращении описывает траекторию, напоминающую «лежащую» восьмерку или знак бесконечности, а не просто качается вверх-вниз или поворачивается влево-вправо, как это делают традиционные напольные модели. Блок электромотора плавно регулируется по высоте и ступенчато – по углу наклона, предусмотрена работа в стационарном положении и с поворотом на 90°. В результате обеспечивается эффективное вентилирование помещения, в котором установлен прибор.

Polaris PSF 40 3D

В вентиляторе имеется мультифункциональный светодиодный дисплей и встроенный термометр, показывающий температуру в помещении: взглянув на него, вы сразу поймете, что пора прибавить либо убавить оборотов – сделать это можно, не вставая с кресла или дивана, с помощью пульта дистанционного управления. Кроме того, прибор оснащен таймером, позволяющим задать время отключения (до 8 часов).

Пять лопастей крыльчатки диаметром 40 см имеют форму, тщательно спрофилированную с точки зрения аэродинамики: она позволяет снизить шум воздушного потока, не уменьшая при этом сам поток. Вы можете выбрать любой из трех режимов работы (стандартный, комфортный или ночной), а также одну из четырех скоростей вращения крыльчатки. Вентилятор выполнен в стиле hi-tech: корпусные детали – в черном и стальном цветах, цифровая индикация на стойке – в красном и зеленом.

Совсем другой дизайн имеет новая модель Timberk TEFF12 FH5 – мало того, что ее крыльчатка отличается ярким цветом, так в комплекте есть еще две сменные, чтобы цвет всегда соответствовал вашему настроению. Поменять крыльчатку совсем нетрудно, и вы сможете сделать это сами за считанные минуты.

Timberk TEFF12 FH5

А вот защитной решетки у данной модели нет вовсе: необходимость в ней отпадает, поскольку крыльчатка вентилятора диаметром 30,5 см выполнена из мягкого безопасного пластика. Это не только придает вентилятору стильный внешний вид, но и успешно решает проблему пыли (англ. dust), которая обычно скапливается на решетке. Результат воплощения гигиенической концепции AntiDust налицо: прибор обеспечивает чистый и свежий поток воздуха, что особенно важно, если вы используете его в детской комнате, в медицинском учреждении и прочих местах, где концентрированный поток пыльного воздуха особенно нежелателен.

Отсутствие защитной решетки – это очень удобно: не надо искать отвертку, чтобы снять грязную защитную решетку, не нужно мыть решетку в воде, а потом протирать ее насухо.

Еще одна уникальная особенность этой новинки – способность работать без подключения к электрической сети. В ней используется энергосберегающий электромотор постоянного тока (так называемый DC-мотор), который при потребляемой мощности 15 Вт развивает ту же скорость вращения лопастей, что и мотор обычного вентилятора при мощности 40 Вт. DC мотор отличается пониженным шумом и повышенным ресурсом, но главное – он может работать как от сети переменного тока с помощью адаптера, так и от встроенного свинцово-кислотного аккумулятора, емкости которого хватает на три часа.

Вентилятор имеет удобную панель управления с интуитивно понятными кнопками и индикаторами, которые отображают не только режим работы прибора, но и степень заряда аккумуляторной батареи. Впрочем, кнопок панели можно и не касаться, воспользовавшись пультом дистанционного управления.

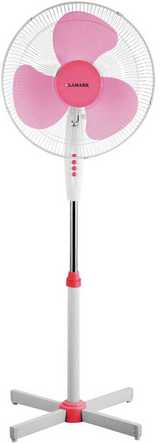

Ярким цветом отличается и новый напольный вентилятор Lamark LK-1903 P мощностью 35 Вт. Его крыльчатка диаметром 30 см закрыта защитной решеткой с двух сторон, имеет три скорости вращения, и при работе может как находиться в фиксированном положении, так и поворачиваться в горизонтальной плоскости на угол до 90є. Блок мотора с крыльчаткой можно регулировать по высоте (максимум 1,1 м) и по углу наклона.

Lamark LK-1903 P

Прибор базируется на устойчивой крестообразной подставке с ножками длиной 50 см.

«Внедрение дизайнерских вещей в повседневную жизнь человека – это наш основной принцип! Множество бытовых приборов являются важными и полезными обитателями нашего дома, вместе с тем, они часто «гадкие утята» в семье. Именно поэтому мы пришли с идеей развивать привлекательную и стильную технику для дома» – эти слова Мартина Штадлера, основателя и руководителя компании Stadler Form, в полной мере воплощены в настольном вентиляторе Form Otto O-006. Пятилопастная крыльчатка заключена в цилиндрический канал «под дерево», что придает прибору не только оригинальный дизайн, но и улучшенные технические характеристики. Специалистам известно, что осевому вентилятору канального типа присущи меньшие шум и аэродинамические потери, чем прибору со свободной крыльчаткой. Так оно и есть: уровень шума модели Otto, имеющей максимальную мощность 45 Вт, не превышает 70 дБ.

Stadler Form Otto O-006

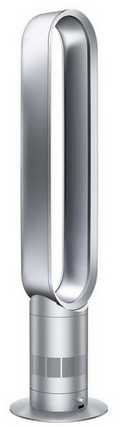

И снова напольная модель, но уже совершенно фантастического вида: вообще без лопастей! Это новинка из серии Dyson AirMultiplier(TM), отличающейся оригинальной конструкцией: воздух втягивается двигателем через отверстия в основании вентилятора, а выходит с высокой скоростью через узкий щелевой канал по контуру кольца или овала (в зависимости от модели). При этом (вспоминаем закон Бернулли!) образуется область пониженного давления, в которую втягивается воздух с тыльной стороны кольца, а также вовлекается воздух, окружающий кольцо. В итоге общий поток воздуха в струе, создаваемой таким вентилятором, в 16 раз выше, чем поток, истекающий из щелевого канала.

Инженерам по аэродинамике компании Dyson пришлось провести не одну сотню экспериментов, чтобы создать этот совершенно инновационный прибор. Разработанная ими технология позволяет модели Dyson AM02, имеющей овальную конфигурацию, создавать поток интенсивностью около 600 литров воздуха в секунду.

Dyson AM02

Корпус вентилятора Dyson AirMultiplier(ТМ) выполнен из прочного пластика, и легко чистится обычной тканью. Все его компоненты выполнены цельнолитыми, поэтому отличаются прочностью (подобная технология литья используется при изготовлении автомобильных бамперов и защитных шлемов).

Принцип работы вентилятора Dyson AirMultiplier(ТМ)

Отдельную группу приборов, используемых в быту, составляют вытяжные вентиляторы, которые монтируются в ванных комнатах, санузлах, на кухнях и обеспечивают комфорт в этих помещениях. Это о них говорилось еще в начале ХХ века в Энциклопедическом словаре Ф.А. Брокгауза и И.А. Ефрона: «…прибор, устанавливаемый в приспособленное отверстие в стене помещения или окна».

В линейке вытяжных вентиляторов Electrolux потребителям предлагаются модели двух новых серий – PREMIUM и MAGIC, привлекательные как своим дизайном, так и техническими характеристиками. Сердцем этих приборов является мощный малошумный электромотор с крыльчаткой, конструкция которой позволяет значительно повысить эффективность работы и до минимума снизить уровень шума. Отличительная особенность вентиляторов этих серий – в конструкции панели: она сменная, быстро и легко снимается с корпуса прибора. Сменные панели различных цветов позволяют обновить их внешний вид, исключая необходимость демонтажа.

Крыльчатка и панели вытяжных вентиляторов Electrolux PREMIUM изготовлены из высококачественного АБС-пластика. В серию входят модели EAF – 100 /120 /150 /100T /120T /150T /100TH /120TH /150TH трех типоразмеров и трех исполнений: базового, с регулируемым таймером задержки отключения и со встроенным датчиком контроля влажности и регулируемым таймером задержки отключения. Производительность вентиляторов составляет, соответственно 100, 195 и 320 куб.м/ч, а уровень шума – 33, 34 и 35 дБ(А). Сменная передняя панель может быть красной, голубой или цвета нержавеющей стали.

  Electrolux PREMIUM

ытяжные вентиляторы серии Electrolux MAGIC отличаются оригинальным внешним видом передней панели, которая плотно прилегает к корпусу и препятствует попаданию в него пыли. Эти модели (EAFM – 100 /120 /150 /100T /120T /150T /100TH /120TH /150TH) оборудованы обратным клапаном и также выпускаются в трех типоразмерах и трех исполнениях: базовом, с регулируемым таймером задержки отключения, со встроенным датчиком контроля влажности и регулируемым таймером задержки отключения. Производительность вентиляторов составляет, соответственно 100, 195 и 320 куб.м/ч, а уровень шума – 30, 31 и 32 дБ(А). Варианты сменной передней панели: красная, голубая и металлик.

Electrolux MAGIC

Устанавливаемые на полу или врезанные в стену, с крыльчаткой или без нее, современные вентиляторы прекрасно справляются с поставленными перед ними задачами – создают освещающий ветерок, спасающий нас от жары, либо отводят из помещения воздух, давая возможность свежему воздуху придти на его место.

>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

Патентное бюро

Все началось с веера

Простейшие приспособления для персональной вентиляции – опахала и веера – появились на Востоке еще в глубокой древности. Из про

стых пучков пальмовых или лотосовых листьев они со временем превратились в атрибут властителя (Древний Египет, Индия) или в символ военной власти (Япония).

Традиционный японский веер

Считается, что веер впервые появился в Китае в VIII—II вв. до нашей эры и представлял собой уменьшенное опахало с деревянной ручкой и перьями. Привезенные в Японию в качестве подарка императору, эти предметы, что называется, пришлись ко двору и, не теряя своего утилитарного назначения, стали превращаться в произведение искусства, украшенное шелковыми вышивками и каллиграфическими надписями. Шли века неспешного обмахивания (помните, у Шахерезады: «…и случилось так, что халиф вошел в гарем, когда эмиры и визири разошлись по домам, и проспал немного, и у него в головах сидела невольница и обмахивала его опахалом»), но грянула техническая революция, которая передала дело вентиляции машинам. В 1830 г. Джеймс Барон получил патент на опахало с механическим приводом.

Патент на опахало с механическим приводов Через 52 года другой американец, Шуйлер Уиллер (Schuyler Wheeler) изобрел настольный электрический вентилятор, имевший две лопасти, а в 1889 г. Филипп Диэль (Philip Diehl) запатентовал его потолочный вариант. Лишь в 1896 г. у вентилятора прибавилось лопастей (нечетное их число вообще предпочтительнее с точки зрения минимизации шума и вибраций), и примерно в то же время вращающиеся лопасти из соображений безопасности стали закрывать проволочной сеткой.

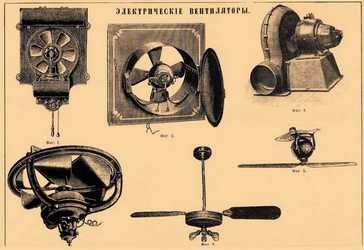

Электрические вентиляторы.
Рисунок из Энциклопедического словаря Ф.А. Брокгауза и И.А. Ефрона (1890 – 1907)

<
