Телевизоры и интернет

В первой части статьи мы познакомились с основами интернет-телевидения и технологии IPTV (Internet Protocol Television), а также рассмотрели такой способ доставки контента, как IPTV. Однако им дело не ограничивается…

Способы доставки контента (продолжение)

Онлайн-видео (Интернет-телевещание) – это один из самых простых механизмов доставки контента. При этом провайдеры раздают потоковое или загружаемое видео по запросу с Интернет-сайтов. Контент предварительно сохраняется на серверах и доставляется пользователям на цифровые телевизионные приставки или на компьютеры в виде потока данных.

Под Интернет-телевещанием понимают такие системы, в которых сигнал, несущий видео- и аудиоинформацию, отправляется пользователю и распространяется по сетевому протоколу TCP/IP (Transmission Control Protocol/Internet Protocol – протокол управления передачей).

При воспроизведении видео обычно используются разнообразные потоковые кодеки (кодеры/декодеры), например Adobe Flash или Windows Media Video. Воспроизведение также возможно и на других связанных с Интернетом устройствах, например цифровых телевизионных приставках, игровых консолях, КПК.

Повторная передача (переприем) – это вариант онлайн-видео (называемый iviTV FilmOnTV), где контекст «вживую» берется из телевизионного эфира или других источников. Поток, принятый цифровым ресивером, перекодируется, отправляется на центральный сервер, а затем формируется в виде потока IP-Multicast (многоадресная передача потокового видео).

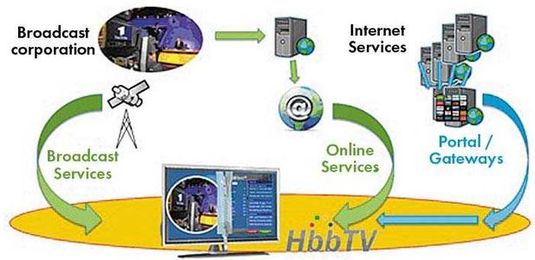

Гибридное вещание (рис. 1) – это технология, где для отправки контента на подключенные к Интернету телевизоры вещатели используют комбинацию онлайн-видео и Интернет-каналов. Наиболее известной группой, занимающейся разработкой таких сервисов, является Европейский консорциум (European Consortium), работающий в связке с организациями, разрабатывающими стандарты DVB, под названием Hybrid Broadcast Broadband TV (HbbTV). Спецификация этого стандарта была выпущена Европейским институтом по стандартизации в области телекоммуникаций ETSI (European Telecommunications Standards Institute).


Рис.1

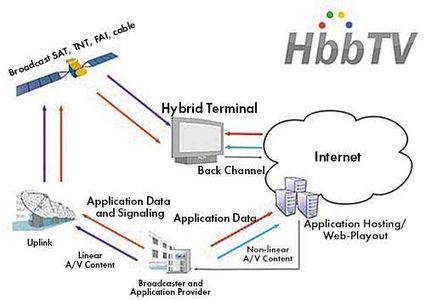

Технически, стандарт HbbTV (рис. 2) основан на распространении цифровой информации в варианте эфирной трансляции как через кабель, так и через спутник (в стандартах DVB-T, DVB-C или DVB-S) и через Интернет. Для просмотра передач в данном стандарте широкополосный доступ не обязателен, однако для эффекта интерактивности он необходим. Никаких дополнительных железок, кроме специального пульта, HbbTV не требует – все решения выполнены на уровне софта. Для доступа к Интернет-сервисам достаточно нажать определенную кнопку пульта во время просмотра передач.


Рис.2

Среди сервисов, предоставляемых группой, – телевидение продленного доступа (Catch-up TV), видео-по-запросу VOD (Video on Demand) и интерактивная реклама.

При использовании технологии Web TV зрителю напрямую доступны страницы, похожие на станицы сайтов, поисковый механизм и разнообразные приложения. Несмотря на то, что эта технология похожа на онлайн-видео и гибридное вещание, здесь контент не предназначен для доставки на компьютер.

Widget TV – это небольшие приложения («виджеты»), выполненные на базе Web TV, которые доставляют контент и данные напрямую из Интернета. Виджеты можно заранее установить или загрузить, что дает возможность зрителю настроить под себя просмотр телевизионных программ и доступ к информации.

Из чего состоит IPTV-сеть

Несмотря на указанные выше недочеты, передача данных по IP-каналам обеспечивает не только привычные сервисы Интернета, голосовой связи и телевидения (так называемый сервис triple play), но и другие интересные комбинации, а потому заслуживает более подробного рассмотрения.

Любая IPTV-сеть состоит из нескольких составных частей, а базовый рабочий набор компонентов IPTV включает в себя:

головную станцию (Head End);

подсистему видео-по-требованию (видео-по-запросу) VOD;

сервисную платформу (Middleware);

серверы учета статистики и платежей OSS/BSS (Operation Support System/Business Support System — система поддержки операций/система поддержки бизнеса);

абонентские устройства (STB).

Головная станция (ТВ-часть, мультиплексор) решает задачу «втискивания» телевизионного сигнала в IP-сети. С помощью головной станции сигнал принимается из эфира, со спутника или от наземного источника, обрабатывается в кодере и декодере, а затем мультиплексируется (несколько потоков данных, уплотняясь, объединяются в один поток) в IP MPEG SPTS (Single Program Transport Stream – программный транспортный поток), причем каждая программа в отдельную многоадресную Мulticast-группу.

Подсистема VOD (видеосерверы) отдаёт или записывает видеоматериалы по требованию. Видеосерверы VOD – это набор выделенных компьютеров, которые по запросу пользователя инициируют видеопоток, отображающийся в итоге на экране телевизора абонента. Также эти серверы выполняют функции NVOD («карусельное» видео или виртуальный кинотеатр), SVOD («видео по подписке» или «эмуляция телеканалов») и Timeshift (вещание со сдвигом по времени, когда можно начать просмотр телепередачи с начала, даже если зритель опоздал на нее).

Сервисная платформа Middleware предоставляет интерфейс пользователя и осуществляет управление всеми компонентами. Работает это примерно так. Абонент включает телевизор, ему на экране показывается взятое с сервера меню с услугами. При выборе абонентом просмотра какого-либо фильма, Middleware обращается к BSS- и OSS-серверам, спрашивая у них, можно ли абоненту смотреть данный фильм, есть ли у него для этого средства, подписан ли он на услугу, есть ли ресурсы у видеосервера VOD и сети для предоставления этой услуги. Получив положительные ответы, Middleware передает адрес фильма на сервер VOD. Теперь с этого адреса абонент получит искомый фильм, а Middleware снимет деньги с его счёта. При этом вся информация из базы данных появляется в интерфейсе также, как это происходит при входе на обычный сайт в Интернете.

Серверы учета статистики и платежей OSS/BSS (бизнес- и операционные системы) необходимы для мониторинга доступности и хранения ресурсов, автоматизированного подключения услуг, биллинга (процессы и решения, ответственные за сбор информации об использовании услуг, их тарификацию, выставление счетов абонентам, обработку платежей) и т.п. Серверы ведут учет количества денег, которые были потрачены пользователем, выдают отчеты об остатках, «общаются» с другими серверами для получения информации.

Абонентские устройства (STB), как было сказано выше, – это устройства, предназначенные для декодирования видеоданных и вывода расшифрованного видео на экран телевизора. Управление интерфейсом происходит с помощью пульта. В России сегодня имеются STB различных производителей.

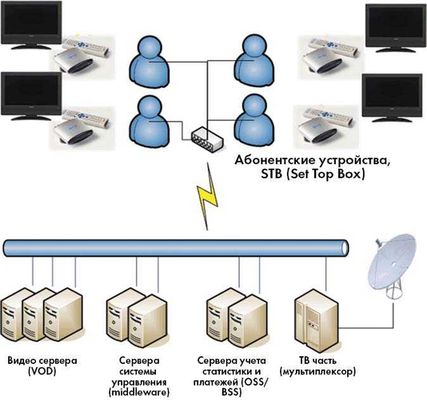

Рис.3

На обобщенной схеме построения сети IPTV (рис. 3) показаны все упомянутые компоненты. Для обеспечения передачи сигнала в режиме реального времени они должны быть связаны друг с другом высокоскоростными каналами (как правило, сейчас это оптоволоконные линии). В том случае, если полосы пропускания канала не хватает, телевизионная картинка будет либо вообще пропадать, либо «рассыпаться», т.е. изображение на экране будет состоять из квадратиков, одни из которых являются частью картинки, а другие будут черными, что обусловлено потерей пакетов при передаче. Поэтому число пользователей, которые могут быть подключены к данному сервису, строго ограничено.

Текст: Александр Пескин

Окончание следует


<
