Классы A, B, C…

Наш рассказ о классах энергопотребления и функциональной эффективности бытовой техники начнем с забавного случая. В сервисную службу одной из крупных фирм-производителей позвонила женщина по поводу какой-то проблемы с ее стиральной машиной. Естественно, специалист фирмы стал выяснять модель изделия. На его вопрос «Какая у вас стиральная машина?» последовал ответ:

— ААА.

— ???

— Ну, на передней панели у нее написано: ААА.

Пришлось объяснять даме, что это классы энергопотребления, эффективности стирки и эффективности отжима соответственно, а не модель машины. Что же это за классы и о чем они говорят? Чтобы разобраться в этом, сначала посмотрим на так называемую энергетическую наклейку стиральной машины, а затем совершим экскурсию в лабораторию, где определяют «классность» бытовой техники.

В последней четверти ХХ в. потребители бытовой техники стали уделять внимание не только внешнему виду и набору функций приобретаемого изделия, но и задумываться над тем, сколько им придется платить за электроэнергию, которую это изделие расходует. В разные годы в разных странах мира были разработаны специальные наклейки, которые заранее, еще в магазине, информировали потребителя о том, насколько эффективен прибор по потреблению энергии.

Для унификации этой маркировки в 1992 г. Европейское Сообщество приняло Директиву 92/75/ЕЕС, которая обязывала европейских производителей ряда видов бытовой техники снабжать их наклейкой единого образца, где различными цветами и буквами был бы обозначен класс энергопотребления: от А — самого экономичного, до G — изделия с высоким расходом энергии. Были установлены правила, по которым определялись эти классы для каждого вида техники, а также дополнительные характеристики, заносимые в наклейку (рис. 1). Нормами ЕС установлены соотношения между уровнем энергопотребления стиральной машины (оно замеряется в лабораторных условиях) и классом энергопотребления, который присваивается ей по результатам испытаний (табл. 1).

Табл. 1

Класс энергопотребления Расход электроэнергии, кВтч/кг
А+ < 0,17
A 0,17…0,19
B 0,19…0,23
C 0,23…0,27
D 0,27…0,31
E 0,31…0,35
F 0,35…0,39
G > 0,39

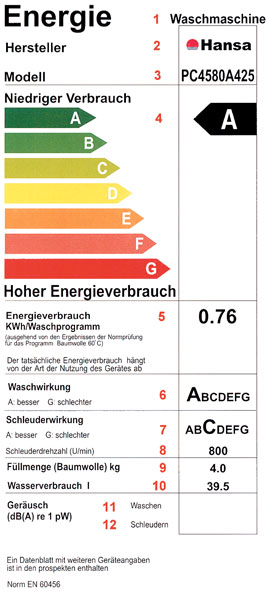

Рис. 1.
Энергетическая наклейка стиральной машины:
1 — тип изделия (стиральная машина);
2 — изготовитель или торговая марка;
3 — модель;
4 — класс энергопотребления от А до G;
5 — расход электроэнергии (за цикл стирки хлопковой ткани при 600С), кВт ч. Здесь же указывается, что фактический расход энергии зависит от условий эксплуатации изделия;
6 — класс эффективности стирки от А до G;
7 — класс эффективности отжима от А до G;
8 — максимальная скорость вращения барабана при отжиме, об./мин;
9 — номинальная загрузка барабана бельем (хлопок), кг;
10 — потребление воды за цикл стирки, л;
11 — уровень шума при стирке, дБ(А);
12 — уровень шума при отжиме, дБ(А).
Последние две строки являются факультативными, и их заполнение требуется только для очень шумных изделий, что в наше время редкость.

Еще пару лет назад высшей строкой в этой таблице был класс А, который присваивался стиральным машинам с энергопотреблением меньше 0,19 кВтч/кг. Но в 2002 г. ведущие европейские производители бытовой техники договорились о введении более высокого класса А+, тем самым «подняв планку» и установив новый стимул для совершенствования стиральных машин. И то сказать, классом А сегодня никого не удивишь, этот рубеж взят уже очень многими моделями машин. Заметим, что в энергетической наклейке фигурируют энергопотребление (кВтч) и загрузка белья (кг), а в таблице, по которой определяются классы энергопотребления — величина кВтч/кг, то есть потребление энергии на один килограмм загружаемого в машину белья. Перейти от одной величины к другой очень просто — делим число в строке 5 наклейки на число в строке 9. Проделав это несложное упражнение, легко убедиться, что данная стиральная машина Hansa расходует 0,19 кВтч на один килограмм загрузки, и значит, по таблице 1, ее энергопотребление соответствует классу А.

Класс эффективности отжима также определяется путем прямых измерений. В табл. 2 приведена зависимость класса эффективности отжима белья от индекса эффективности отжима, который определяется как вес воды, оставшейся в ткани после отжима, к весу сухой ткани. Тут все ясно: взвешиваем белье после отжима, потом полностью высушиваем и снова взвешиваем. Вычитаем из веса сырого белья вес сухого белья — получаем вес воды, оставшейся в белье после отжима. Теперь делим вес воды на вес сухого белья — получаем эффективность отжима. В общем, задачка для начальной школы.

Табл. 2

Класс эффективности отжима Индекс эффективности отжима, %
A < 45
B 45…54
C 54…63
D 63…72
E 72…81
F 81…90
G > 90

Что же касается еще одного класса стиральной машины — класса эффективности стирки (или отстирываемости), то он определяется путем сравнения показателей данной машины к показателям некой эталонной машины.

В табл. 3 приведена зависимость класса эффективности стирки от так называемого индекса эффективности стирки, который определяется как отношение степени отстирываемости данной машины к степени отстирываемости в эталонной стиральной машине. Что такое эталонная машина и как измеряют отстирываемость?

Табл. 3

Класс эффективности стирки Индекс эффективности стирки
A > 1,03
B 1,03…1,00
C 1,00…0,97
D 0,97…0,94
E 0,94…0,91
F 0,91…0,88
G < 0,88

Чтобы ответить на эти вопросы, мы отправились в отдел исследовательских и ресурсных испытаний ФГУ «Ростест-Москва».

Не входить: идут испытания

«Вот она, наша гордость» — начальник отдела Игорь Николаевич Чекрыжов показывает нам эталонную машину Wascator производства компании Electrolux — «единственная в России!» Эталонной машиной действительно можно залюбоваться: установленная на специальном бетонном постаменте, она лишь очертаниями напоминает обычную бытовую машину (рис. 2). Но габариты и даже сама стать эталонной машины невольно вызывают уважение. Да и цена заставляет снять шляпу: 20 тысяч евро — это целая фура обычных стиралок.

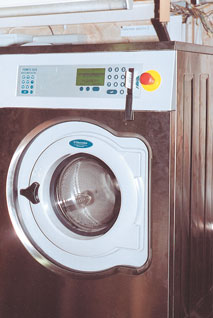

Рис. 2. Эталонная стиральная машина Wascator

Перед началом работы в слот на панели управления машины Wascator вставляется магнитная карта с записанной на ней стандартной программой стирки, соответствующей нормам ЕС; никаких самодеятельных вмешательств в ход этой программы машина не допускает. Перед каждыми испытаниями проводится тщательная калибровка машины — во время ее выполнения нельзя не только, Боже упаси, облокачиваться о машину, но даже класть лист бумаги на ее корпус: сверхточная механика машины сразу это почувствует.

Зато и воспроизводимость результатов поистине уникальная. Сотрудник лаборатории Алексей Мелихов показывает нам протокол испытаний: в записях совпадают четыре значащие цифры, это точность в сотые доли процента! «Машина Wascator служит эталоном не потому, что она стирает лучше всех остальных машин. Она стирает, как обычная машина, и число оборотов при отжиме у нее не рекордное, а всего 800 об./мин» — поясняет Алексей — «зато машина Wascator стирает каждый раз одинаково, все результаты ее работы идеально воспроизводятся. Она является эталоном, потому что, в отличие от испытуемой машины, при одновременной с ней работе она всегда выдает стабильный результат, с которым всегда можно корректно сравнить результат, показанный другой машиной. Уникально низкий разброс показателей делает машину Wascator точкой отсчета для остальных машин». Кстати, в тот день, когда мы были в лаборатории исследовательских и ресурсных испытаний «Ростест-Москва», в ней проводились испытания двух стиральных машин — Miele и Whirlpool. Такие испытания «Ростест-Москва» проводит регулярно в рамках долгосрочной программы сотрудничества с германским институтом Stiftung Warentest.

Но продолжим знакомство с уникальным оборудованием испытательной лаборатории. Слева от эталонной машины виден громоздкий резервуар: это установка водоподготовки

(рис. 3). Условия испытания требуют, чтобы используемая для стирки вода имела строго определенные параметры: температура 15±2°С, карбонатная жесткость 2,5±0,2 ммоль/л. Установка водоподготовки обеспечивает поддержание этих параметров во время испытаний.

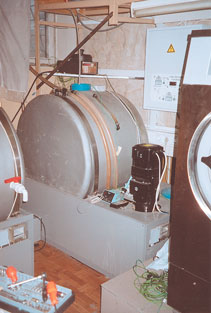

Рис. 3. Установка водоподготовки

В Wascator всегда загружается 5 кг эталонной загрузки, и, в отличие от бытовых стиральных машин, она взвешивает ее в самом прямом смысле — эталонный агрегат оборудован системой взвешивания загрузки. Другие исходные данные машины тоже неизменны: стирка длится ровно 79 минут, вода при стирке нагревается до 60°С (вспомним, что это условие оговорено в энергетической наклейке стиральной машины, а точнее, в директивах ЕС).

Стирального порошка в эталонную машину засыпают ровно 180 г, причем состав этого порошка тоже строго оговорен: это смесь трех компонентов — основного моющего средства «А*», соды и отбеливателя. При приготовлении порции порошка каждый из компонентов взвешивается на электронных весах с точностью до сотых долей грамма (рис. 4), а готовую смесь допускается хранить не более одной недели. В таком серьезном деле, как испытания стиральных машин, мелочей нет. Вода — со строго регламентированными параметрами, порошок — тоже. А что, собственно, будем стирать?

Рис. 4. Подготовка стирального порошка для испытаний

Подготовка объекта стирки — это вообще целая наука. Ведь, прежде, чем что-то эталонным образом постирать, это «что-то» надо эталонным образом загрязнить, иначе как сравнивать результаты стирки разных машин. Оказывается, есть фирмы (EMPA в Швейцарии и WFK в Германии), которые производят стандартные загрязнения: они представляет собой полоски ткани (стрипсы) из пяти последовательно сшитых квадратов размером 15х15 см — первый квадрат чистый, второй загрязнен сажей с минеральным маслом, третий — кровью, четвертый — какао с молоком, пятый квадрат загрязнен красным вином. Полоски загружаются в испытуемую машину вместе с загрузкой из хлопковой ткани. Если стирается 5 кг белья, то в барабан закладывается пять стрипсов, если 6 кг белья — то шесть. Как вы уже догадываетесь, белье для испытаний тоже проходит серьезную подготовку. Оно должно пройти предварительное «состаривание». Комплект эталонного белья составляется из хлопковых простыней, наволочек и полотенец. Состоит этот комплект из четырех частей. Первая часть комплекта — новая, вторая простиранная 20 раз, третья 40 раз, четвертая 60 раз. После того как, четвертая часть будет простирана 80 раз, она выходит из состава комплекта и заменяется новой.

В промежутках между испытаниями белье не менее суток кондиционируется в специальном помещении со строго определенным климатом: температура 20°С, влажность 65%. Для поддержания постоянного уровня влажности в помещении работает увлажнитель. Но вот, наконец, белье с эталонно загрязненными полосками готово к загрузке в машину (рис. 5). Укладка его в барабан тоже производится по определенным правилам: если, скажем, одно полотенце уложено сгибом вперед, то следующее — сгибом к люку. Сотрудница лаборатории Людмила Масленникова проводит эту операцию очень аккуратно (рис. 6).

Рис. 5. Белье готово к загрузке в барабан

Рис. 6. Белье загружается в эталонную машину

Но вот, наконец, барабан заполнен. Wascator готов к работе. Этот момент чем-то напоминает эпизод из какого-нибудь фильма о подводниках, когда люки задраены и лодка готова к погружению. Рядом с эталонной машиной ее бытовые сестры, проходящие испытания в лаборатории, кажутся игрушечными машинками (рис. 7).

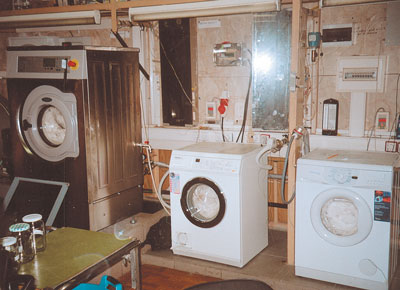

Рис. 7. Машина Wascator и бытовые стиральные машины, проходящие испытания в лаборатории

Энергопотребление каждой из машин непрерывно замеряется напрямую (рис. 8). Когда машины закончат работу и будет подсчитано его интегральное значение, станет ясно, какого цвета полоске быть на энергетической наклейке машины. А вот для определения класса отстирываемости придется поработать с извлеченным из барабана бельем. Сначала полоски отделяют от текстиля. Затем текстиль дополнительно отжимают на центрифуге, причем, проанализировав состав отжатой из него воды, устанавливают, насколько хорошо машина прополоскала белье. «Класс полоскания» не входит в перечень обязательных показателей стиральной машины, хотя это важная характеристика: наличие остатков стирального порошка в ткани может вызвать неприятные ощущения у людей, склонных к аллергии.

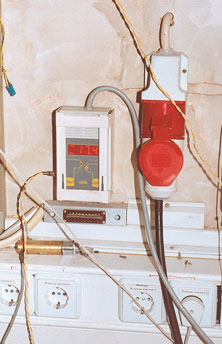

Рис. 8. Измерение энергопотребления испытуемой машины

Далее полоски эталонно загрязненной ткани сушат, а затем проглаживают гладильной машиной (рис. 9). И вот наступает «момент истины»: образцы исследуются спектрофотометром — оптическим прибором, способным измерить их коэффициент отражения, то есть определить, насколько светлее стал каждый квадрат стрипса после стирки (рис. 10). Человеческому глазу не под силу отличить, скажем, класс эффективности стирки А от класса В. Это можно сделать только с помощью измерительного комплекса, в который, кроме спектрофотометра, входит компьютер с соответствующим программным обеспечением. Общая стоимость такого комплекса немногим уступает стоимости эталонной стиральной машины Wascator. Надеемся, читатель составил представление о том, какой объем исследований необходимо проделать сотрудникам испытательных лабораторий, чтобы на передней панели стиральной машины с полным на то основанием красовались буквы, соответствующие функциональным показателям испытываемого образца.

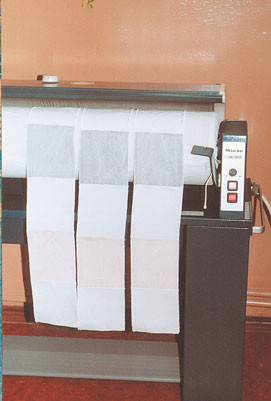

Рис. 9. Проглаживание полосок эталонно загрязненной ткани после стирки

Рис. 10. Спектрофотометр: прибор для определения степени отстирываемости ткани

Редакция благодарит коллектив отдела исследовательских и ресурсных испытаний и руководство ФГУ «Ростест-Москва» в лице его Генерального директора В. Н. Баса за содействие в подготовке данного материала.
