Стиральные машины Bosch: побег из Флатландии
21.10.2013

Стиральные машины Bosch: побег из Флатландии

В 1884 г. в Оксфорде вышла из печати книга «Флатландия: роман во многих измерениях» (Flatland: A Romance of Many Dimensions), автором которой был английский теолог и писатель Эдвин Э. Эбботт. Действие этого фантастического романа происходит в двумерном мире под названием Флатландия, а безымянный рассказчик, скромный квадрат, повествует читателю о жизни в двух измерениях. Обитателей этого вымышленного плоского мира было невозможно убедить, что существует Трёхмерное Пространство. Более того, правители страны заявили: любой, кто станет проповедовать «ложь трёх измерений», будет заключён в тюрьму или казнён.

На белье, которое вращается в барабане стиральной машины, можно смотреть бесконечно долго. Но обращали ли вы внимание, что в обычной машине белье движется, описывая плоскую траекторию и не смещаясь вдоль оси вращения барабана? На стенках барабана есть захваты, поднимающие белье, но их традиционная форма не имеет никаких изгибов, а грани захватов строго параллельны оси вращения. Вот и получается, что белье ведет себя, как будто находится в стране Флатландии и не ведает о третьем измерении.

Разработчики стиральных машин Bosch серии Avantixx 6 нашли способ сделать пространство стирки трехмерным. В новых моделях применен целый ряд технических решений, обеспечивающих 3D-движение белья в барабане.

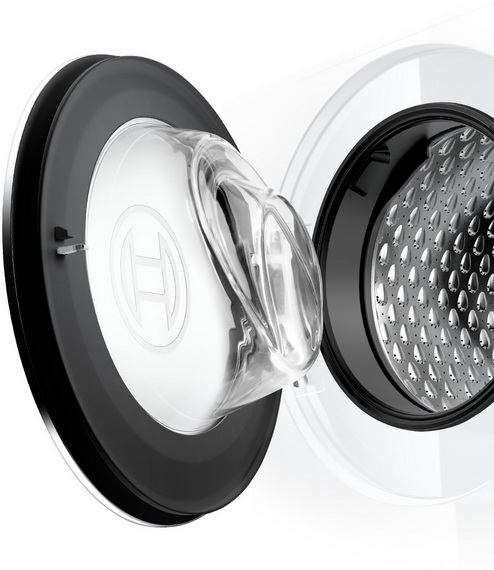

Профилированное стекло люка стиральных машин Bosch серии Avantixx 6
Профилированное стекло люка стиральных машин Bosch серии Avantixx 6

Прежде всего, это загрузочный люк особой «динамической» формы. Стекло люка с внутренней стороны асимметрично и имеет сложный специальный профиль, благодаря которому при вращении барабана бельё постоянно направляется к центру барабана. Еще одно оригинальное решение – барабан varioSoft с ассиметричными захватами для белья, одна сторона которых крутая, а другая – пологая. Ребра захватов выполнены в виде винта Архимеда, что тоже придает белью вращательное движение. Такую же асимметричную структуру имеет и внутренняя поверхность барабана – она покрыта выступами каплеобразной формы, также имеющими крутую и пологую сторону. Поэтому в зависимости от направления вращения барабана белье подвергается либо более сильному механическому воздействию, либо деликатному «массажу».

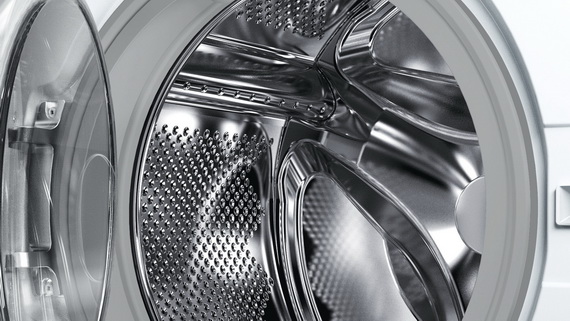

Традиционная форма отверстий перфорации и захватов для белья
Традиционная форма отверстий перфорации и захватов для белья

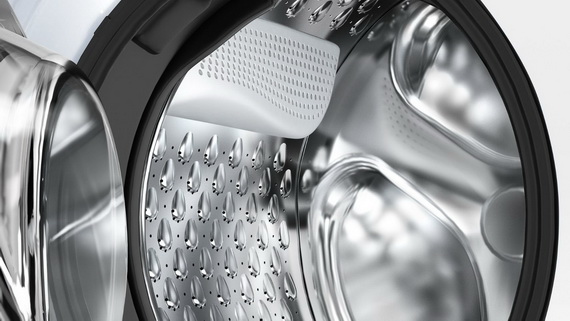

Перфорированные каплевидные выступы на стенке барабана и асимметричные захваты для белья стиральных машин Bosch серии Avantixx 6
Перфорированные каплевидные выступы на стенке барабана и асимметричные захваты для белья стиральных машин Bosch серии Avantixx 6

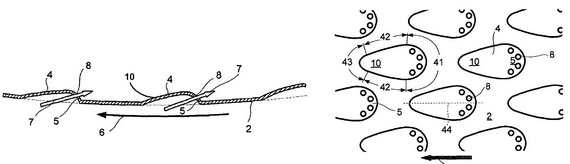

Структура перфорированных каплевидных выступов. Рисунок из европейского патента EP 1 974 083 B1, заявитель – BSH Bosch und Siemens Hausgeraete GmbH
Структура перфорированных каплевидных выступов. Рисунок из европейского патента EP 1 974 083 B1, заявитель – BSH Bosch und Siemens Hausgeraete GmbH

При вращении барабана в одном направлении белье подвергается воздействию крутой стороны выступов и захватов (это происходит преимущественно в стандартных программах), а при вращении в другом направлении подхватывается пологой стороной – именно это и нужно в специальных программах для тонкого белья. Иными словами, механическое воздействие прилагается к белью строго дозированным образом. Конечно, все эти инновации внедрены в конструкцию стиральных машин Avantixx 6 не ради придания им необычного вида: благодаря этим решениям существенно увеличивается качество стирки, а это и есть главная задача, которую ставили перед собой конструкторы.

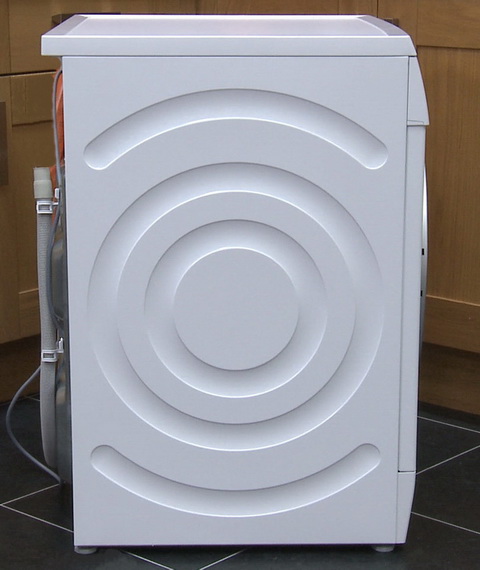

Штампованная боковая стенка стиральных машин Bosch серии Avantixx 6
Штампованная боковая стенка стиральных машин Bosch серии Avantixx 6

Кроме того, машина должна выполнять свою работу с минимумом шума и вибраций – система мер, примененных инженерами Bosch для решения этой задачи, называется AntiVibration. Штампованной боковой стенке придана особая форма, в виде концентрических ребер жесткости, снижающая амплитуду колебаний при работе. Использована специальная сливная помпа с дополнительной шумоизоляцией, а принципиально новое крепление бака – на трех амортизаторах – и система противовесов позволили уменьшить шум, вызываемый дисбалансом барабана во время стирки и отжима. Новая система слежения за этим нежелательным явлением – 3D контроль дисбаланса –  позволяет сделать процесс стирки и отжима более стабильным, а саму машину – более долговечной. В результате стиральные машины Bosch серии Avantixx 6 являются одними из самых тихих в своем классе на всех фазах стирки и отжима.

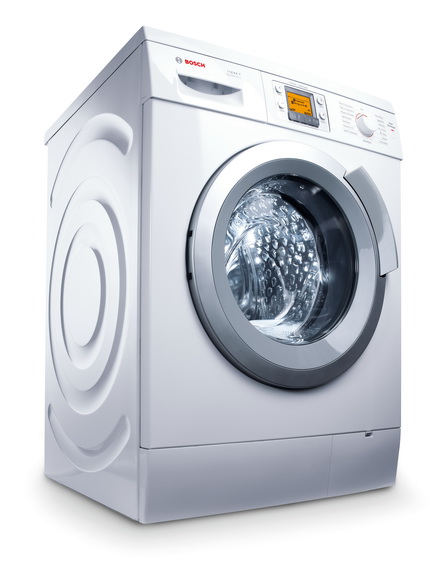

Стиральная машина Bosch серии Avantixx 6
Стиральная машина Bosch серии Avantixx 6

Найдя путь в новое измерение стирки, специалисты Bosch обеспечили моделям семейства Avantixx 6 неоспоримое преимущество над традиционными машинами с «двумерным» движением белья в таких показателях, как качество стирки, надежность и удобство в эксплуатации.

<
