Тепловентилятор Dyson Hot + Cool: и прохлада, и тепло
02.09.2014

Тепловентилятор Dyson Hot + Cool: и прохлада, и тепло

В конце лета солнце продолжает щедро дарить нам тепло, но по ночам уже становится прохладно. Особенно чувствуется это в дачном доме: комнаты на втором этаже, под кровлей из мягкой черепицы, за день прогреваются до состояния сауны, а в спальне на первом этаже на ночь приходится закрывать окна – да и какой-нибудь обогревательный прибор здесь становится совсем не лишним. Спасением для нас оказался тепловентилятор Dyson Hot + Cool, причем не одна, а сразу две модели: АМ04, появившаяся на рынке два года назад, и совершенно новая АМ05, ставшая развитием данной серии.

Черное и белое

В предыдущем выпуске журнала мы рассказывали о паре вентиляторов Dyson Cool – это были модели АМ07 и АМ02, не имеющие функции подогрева воздуха (Вентилятор Dyson Cool: действительно Cool!).  В этом плане герои нашей статьи АМ05 и АМ04 более универсальны и, конечно, востребованы как в жару, так и в холод. «Пригласив» обеих сестер к себе на дачу, мы провели ряд несложных измерений – как подобных тем, что уже делали в предыдущих тестах, так и совсем новых.

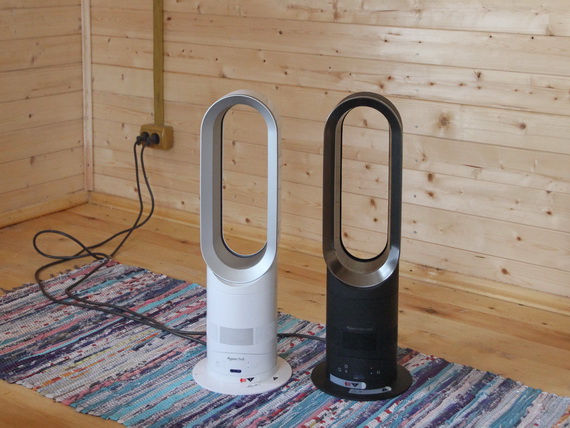

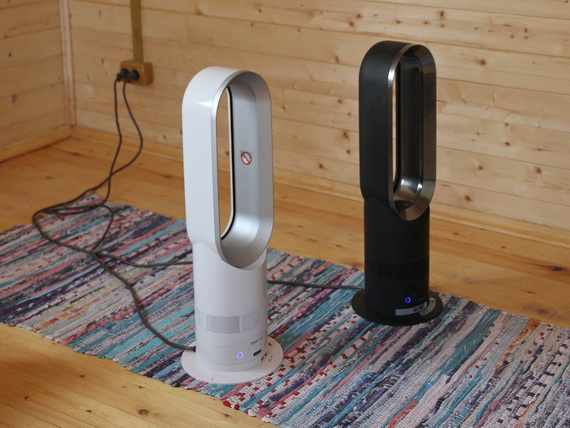

Слева – модель АМ04, справа – АМ05

Новинку АМ05 при всем желании нельзя спутать с предшественницей: она выполнена в радикальном черном цвете

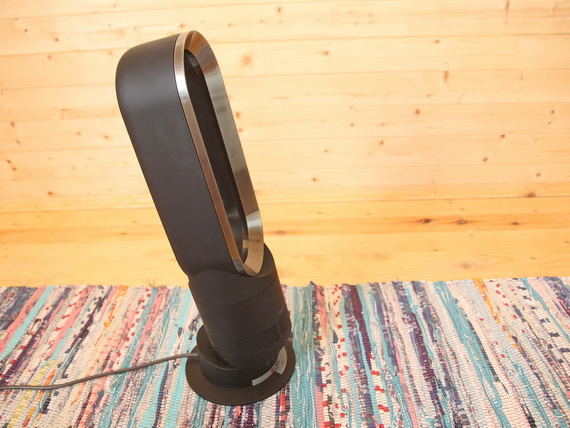

Единственная операция, которую нужно выполнять вручную – это наклон вентилятора вперед или назад

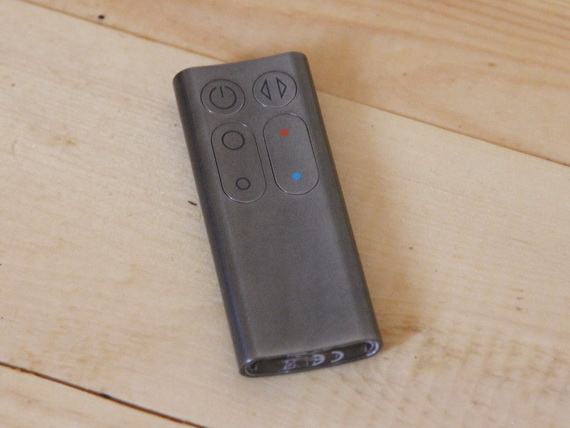

Для задания остальных рабочих режимов предусмотрен пульт дистанционного управления, который фиксируется магнитом на верхней дуге вентилятора

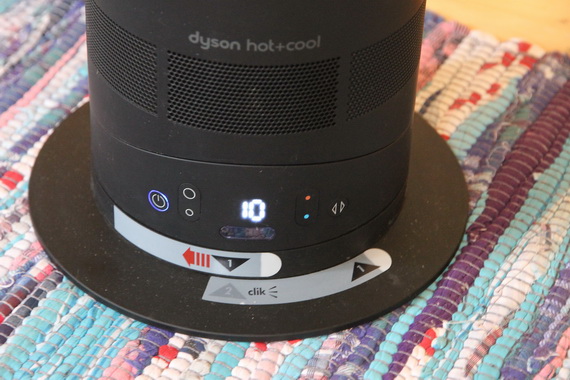

Мощность потока меняется дискретными шагами – от 01 до 10

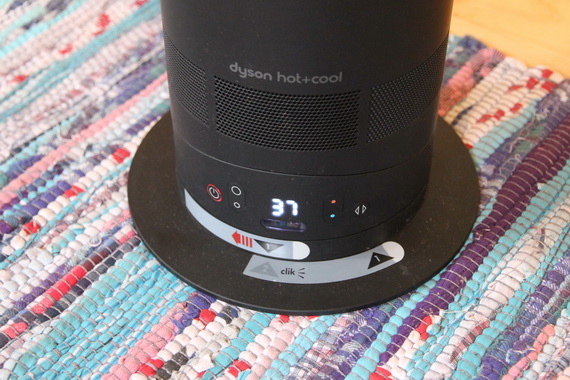

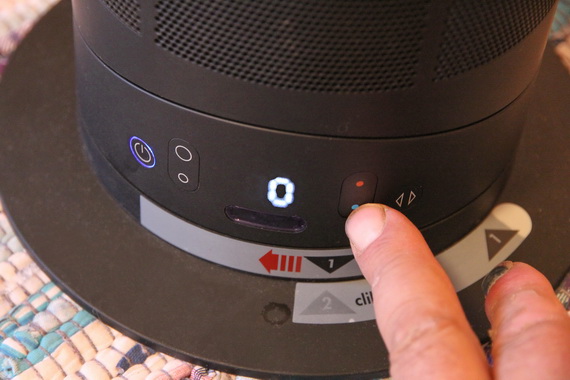

Для перехода в режим обогрева нужно задать температуру воздуха, которую вы хотите получить (максимум 37 °С)

Чтобы вернуться в режим охлаждения, сбрасываем значения температуры до 0

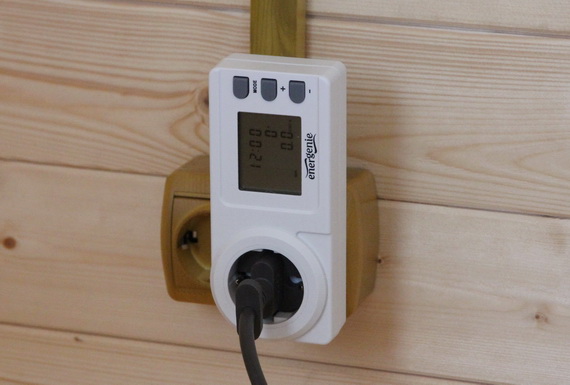

Измеритель мощности EG-M1

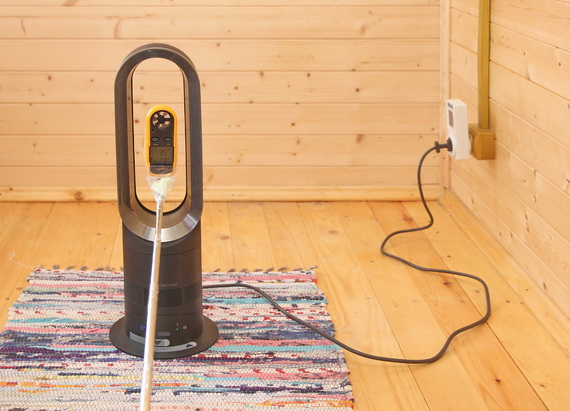

Измеряем скорость воздушного потока анемометром AR-816 с крыльчаткой

Приборы подключались к сети питания через измеритель мощности EG-M1 (см. Пылесос собаке друг, Dyson DC62: испытания в домашней лаборатории , Вентилятор Dyson Cool: действительно Cool!), а для измерения скорости воздушного потока использовался анемометр AR-816 с крыльчаткой, укрепленный на тонкой телескопической штанге. Опытным путем была найдена точка, где скорость потока имела максимальное значение: по центру овального выходного сечения на расстоянии около25 см от него.

Таблица

Модель

АМ04

АМ05

Паспортная мощность прибора, Вт

2000

2000

Потребляемая мощность, Вт (без нагрева, максимальная скорость)

19

39

Потребляемая мощность, Вт (максимальный нагрев, максимальная скорость)

1970

1990

Максимальная скорость воздушного потока, м/с

3,4

5,2

Цвет

Белый

Черный

Результаты измерений приведены в Таблице. Прокомментируем их.

По ряду показателей различие между новой и «старой» моделями в данном случае оказалось не столь разительным, как для пары АМ07 и АМ02, исследованной нами ранее: например, значения мощности при работе в режиме нагрева  у АМ04 и АМ05 оказались довольно близки. А вот что существенно отличает черную модель от белой – так это мощность в режиме холодной вентиляции и, как следствие – заметно более высокая скорость воздушного потока. И это очень хорошо! В конце концов лишние 20 Вт – не такие уж большие затраты мощности (особенно на фоне почти 2000 Вт, идущих на нагрев), зато эффективность вентиляции и обогрева от такого ускорения потока только выигрывает. Напомним, что в этих приборах используется разработанная компанией Dyson технология Air Multiplier (дословно – умножитель воздуха, откуда и буквы АМ в названиях моделей). При движении через узкий щелевой канал, выполненный по контуру овала, скорость воздушного потока увеличивается. За счет определенной аэродинамической формы профиля овального контура в поток вовлекается дополнительный воздух из окружающего пространства, и в итоге суммарный объём воздуха увеличивается в несколько раз. И если эффективное охлаждающее действие вентилятора мы просто ощутили кожей, то эффективность обогрева нам удалось зарегистрировать.

Тепловой портрет в интерьере

Для изучения тепловых параметров вентиляторов мы воспользовались тепловизором – устройством для наблюдения за распределением температуры: оно отображается на дисплее (или в памяти) тепловизора как цветовое поле, где каждому уровню температуры соответствует определённый цвет. В нашем распоряжении оказался тепловизор Fluke Ti 25, позволяющий делать снимки (термограммы), которые записывались на карту памяти прибора, а затем переносились в компьютер.

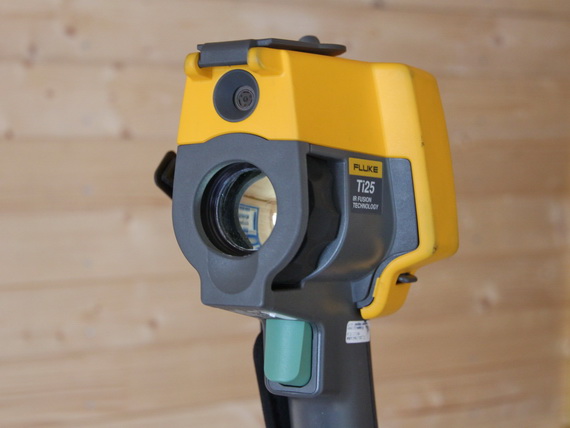

Тепловизор Fluke Ti 25

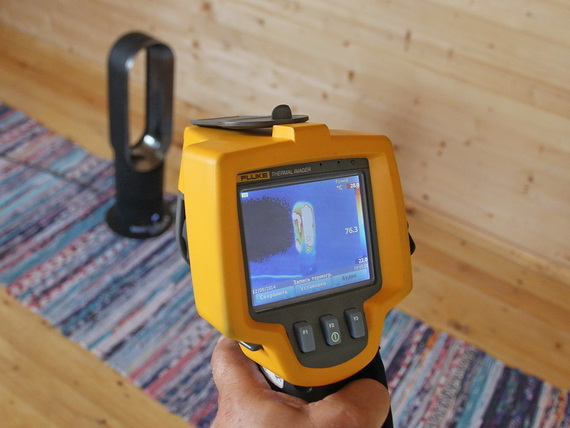

Тепловизор наведен на вентилятор АМ05

Обычный снимок пары вентиляторов

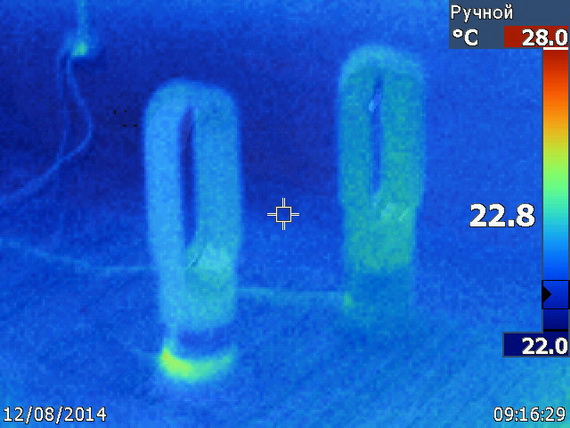

Термограмма тех же приборов (вентиляция на полную мощность, нагрев отключен). Интересно, что основание модели АМ04 немного греется, а АМ05 – нет.

Обратите внимание на маркер (перекрестье) в центре снимка – это точка, на которую сфокусирован тепловизор (значение температуры в этой точке отображается на дисплее – это цифры посередине шкалы температур в правой части). На следующих снимках мы увидим, до какой температуры нагреваются различные точки овала вентилятора.

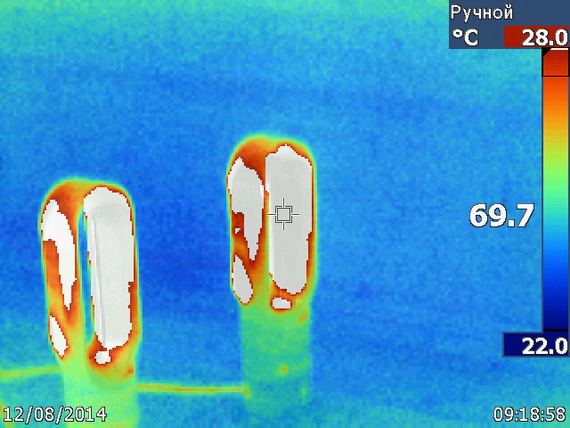

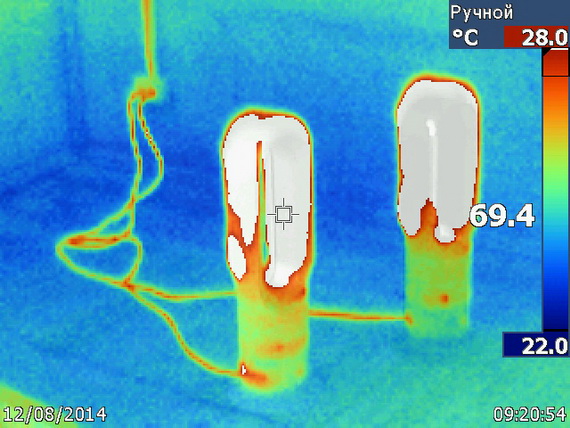

Нагрев включен на полную мощность. Температура внутренней стороны овала у модели АМ04 близка к 70 °С…

…и примерно такова же у модели АМ05. Поэтому на внутренней стороне овала есть предупреждающая маркировка: не прикасаться!

Что же касается температуры нагревательного элемента, скрытого в корпусе обогревателя Dyson Hot + Cool, то она никогда не превышает 200 °C, поэтому при его работе нет запаха горелой пыли.

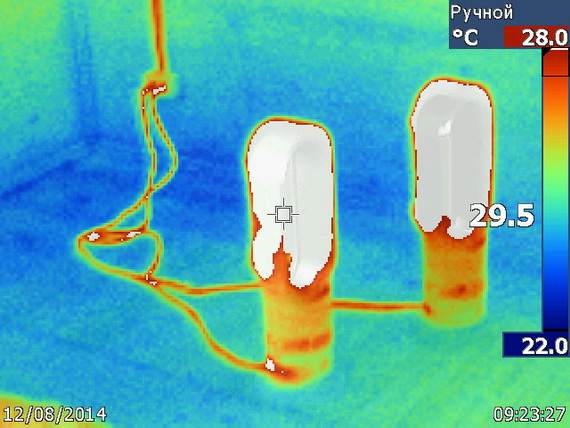

При этом температура наружной стороны овала невысока: в данном случае она составляет 29,5 °С для модели АМ04…

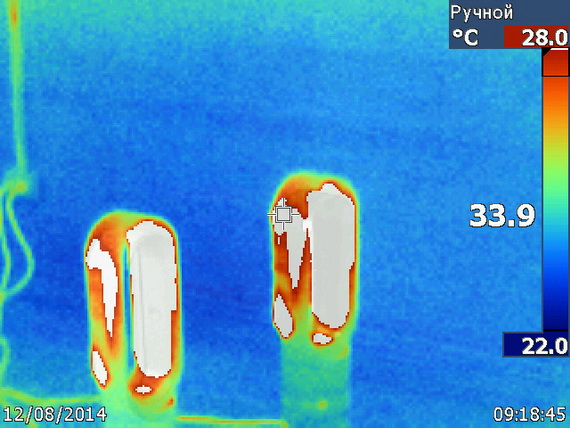

…и 33,9 °С – у модели АМ05. Это самая горячая точка наружной стороны овала, какую нам удалось найти, исследуя поверхность тепловизором.

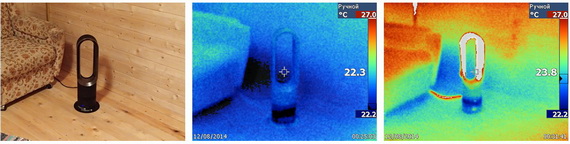

Обычный снимок вентилятора АМ05, термограмма в начале работы на нагрев и через несколько минут

С помощью тепловизора нам удалось убедиться в эффективности обогрева пространства вокруг вентилятора за счет «умноженного» воздушного потока. Ночью мы сделали несколько серий снимков в спальне, причем после каждой серии снова охлаждали помещение до минимально возможной температуры, открыв все окна и включив холодную вентиляцию. Оказалось, что всего за несколько минут тепловентилятор АМ05 прогревал тот угол, где он находился (насколько это можно видеть по условной цветовой картине) намного лучше, чем тепловентилятор АМ04.

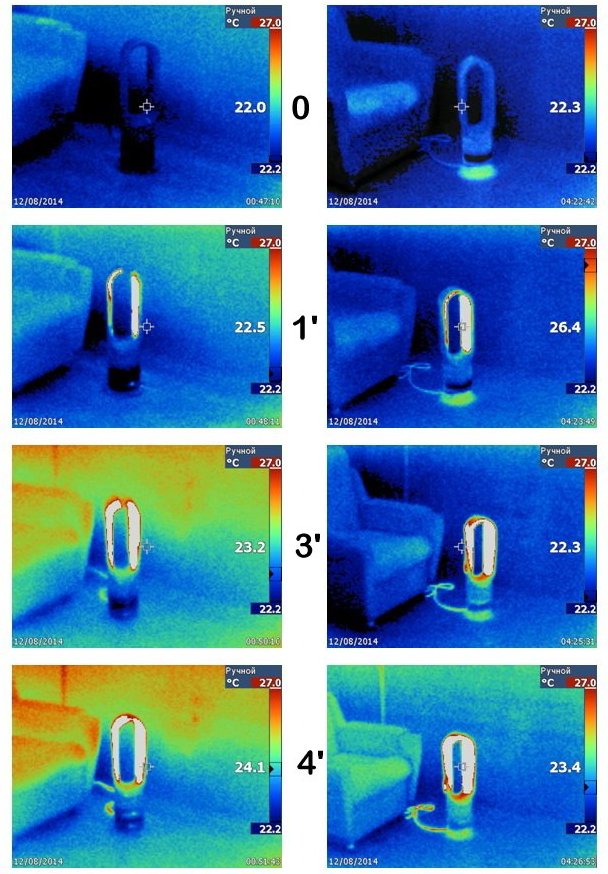

Прогрев помещения за 4 минуты вентилятором АМ04 (справа) и вентилятором АМ05 (слева)

Итак, можно заключить, что усовершенствовав аэродинамику вентилятора AM05 (увеличив скорость и «дальнобойность» воздушного потока), инженеры компании Dyson сделали приборы серии Dyson Hot + Cool еще более эффективными.

Отметим также несколько важных потребительских преимуществ тепловентиляторов Dyson. В силу отмеченного выше принципа регулировки нагрева в них, по сути, реализован принцип климат-контроля: вы устанавливаете необходимую температуру в помещении, и прибор ее поддерживает, автоматически компенсируя любые отклонения от заданного уровня.

Безусловным плюсом является безопасность: это не только отсутствие лопастей, общее для всех вентиляторов Dyson (как с функцией обогрева, так и без нее), и позволяющее без всякой опаски использовать их даже там, где есть маленькие дети. Это еще и такая функция, как автоматическое отключение прибора при падении или опрокидывании.

Инновационные приборы Dyson несут не только прохладу, но и тепло – а потому готовы служить потребителям в любое время года.

Методика и измерения: Вадим Коляда, кандидат физ.-мат. наук

Тепловизор Fluke Ti 25 предоставлен ЗАО «ПриСТ»
