Вентилятор Dyson Cool: действительно Cool!

В последнее время, особенно в молодежной среде, английское слово Cool помимо своего основного значения «прохладный» широко используется еще и в форме наречия, что переводится как «Классно!», «Круто!», «Здорово!». Проведя домашний тест нового безлопастного вентилятора Dyson Cool (модель АМ07), мы убедились, что к данному устройству в полной мере применимы оба значения этого слова.

Два молодца, одинаковых с лица

Все познается в сравнении, и оказавшийся в нашем распоряжении вентилятор АМ07 мы решили протестировать одновременно с предыдущей моделью АМ02, выпущенной несколько лет назад. Подобный вентилятор превосходно спасает от летней жары сотрудников редакции, и трудно было предположить, что в его конструкции можно что-то улучшить. Однако, как известно, пределов совершенства нет, и инженеры Dyson в очередной раз блестяще это доказали.

Главная особенность вентиляторов Dyson – оригинальная технология Air Multiplier, разработанная командой инженеров этой английской компании. Они отказались от традиционных крыльчаток с лопастями, создающих «рубленый» поток воздуха и небезопасных, особенно когда в семье есть дети. В вентиляторах Dyson мощная струя воздуха выходит из узкого щелевого канала по всему контуру круга или овала (в зависимости от модели). Благодаря специальной аэродинамической форме профиля с углом наклона 8° с тыльной стороны вентилятора создается пониженное давление, и воздух из помещения начинает втягиваться в овальный контур, сильно ускоряясь при этом. Формируемый поток отличается не только высокой интенсивностью: с помощью визуализации в лаборатории подтверждено, что он имеет ламинарную структуру (в отличие от турбулентного потока, создаваемого обычным вентилятором).

Казалось бы – ну мощный, ну ламинарный, и что с того? Но дело в том, что движение воздуха играет очень большую роль в формировании ощущения комфорта – даже если кожа обдувается комнатным воздухом, мы чувствуем прохладу. Это чисто физиологический эффект – обдуваемый вентилятором термометр при этом не покажет снижения температуры. Поэтому равномерный, без пульсаций и порывов поток воздуха (именно такой дают вентиляторы Dyson с технологией Air Multiplier) наиболее эффективен для создания комфортных условий в помещении.

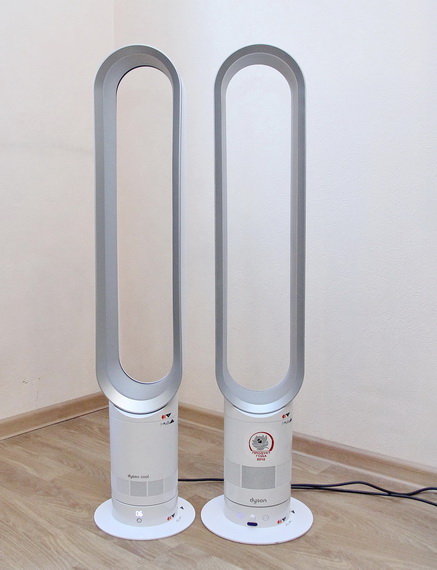

Безлопастные вентиляторы Dyson Cool: модели АМ07 (слева) и АМ02 (справа)

Внешне вентиляторы очень похожи друг на друга, и при поверхностном взгляде модель АМ02 отличает только наклейка «Продукт года 2012» на корпусе. Однако более внимательное знакомство с приборами позволяет заметить ряд существенных отличий.

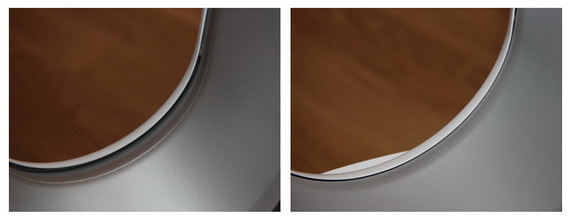

Фрагмент щелевого воздушного сопла (слева – модель АМ07, справа – модель АМ02)

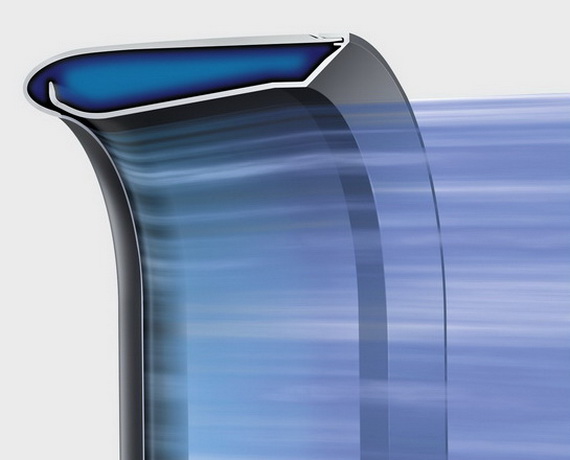

Разрез воздушного тракта вентилятора Dyson

В безлопастных вентиляторах Dyson воздух из помещения всасывается внутрь прибора крыльчаткой, приводимой во вращение высокоскоростным бесщёточным электромотором. Поступив внутрь через отверстия перфорации в корпусе, воздух затем выпускается наружу через узкое щелевое сопло (кольцевое или овальное, в зависимости от модели). Как видно на фото, в новой модели АМ07 ширина щелевого сопла увеличена по сравнению с АМ02, а проведя пальцем по кромке сопла, мы убедились, что она стала менее острой. Все это сделано для того, чтобы снизить степень турбулизации воздушного потока, и, как следствие этого, уменьшить шум при работе вентилятора.

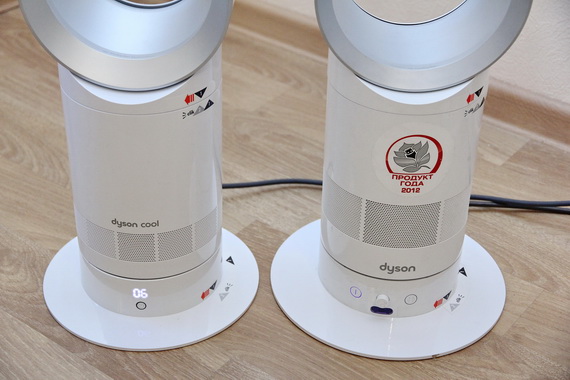

Корпус и органы управления (слева – модель АМ07, справа – модель АМ02)

Все управление новой моделью производится с помощью пульта

Еще больше различий мы заметим, обратив внимание на корпус и органы управления вентилятором. В старой модели на корпусе имеется кнопка включения, бесступенчатый поворотный регулятор мощности и кнопка активации вращения «вправо-влево». В новой на корпусе осталась только кнопка включения – все остальные функции переданы пульту дистанционного управления.

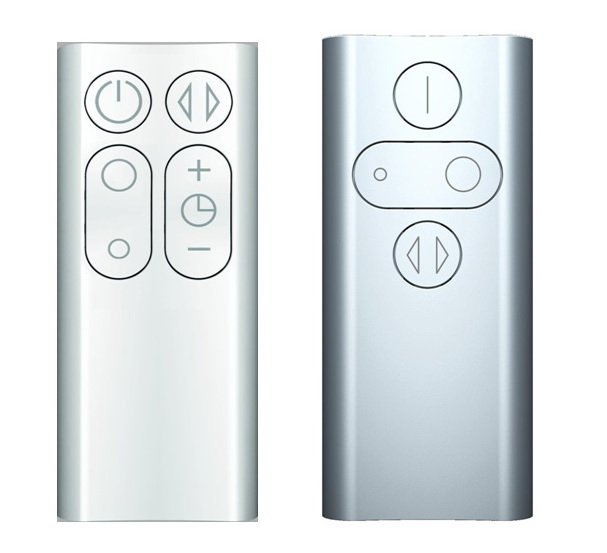

Пульты дистанционного управления (слева – модель АМ07, справа – модель АМ02)

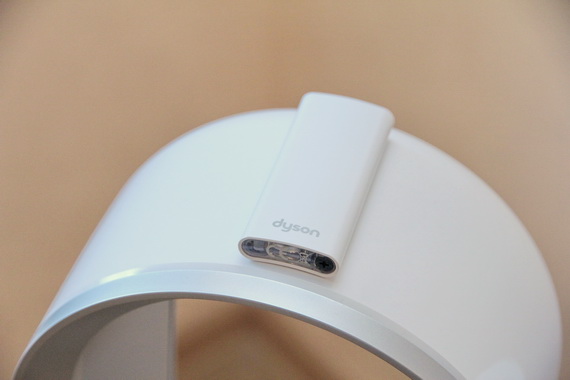

Как и в предыдущей модели, пульт фиксируется магнитом на верхней дуге вентилятора

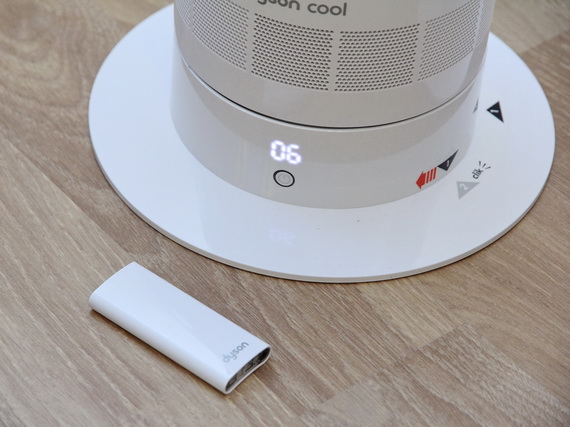

Регулируем с помощью пульта мощность потока (с шагами от 01 до 10)…

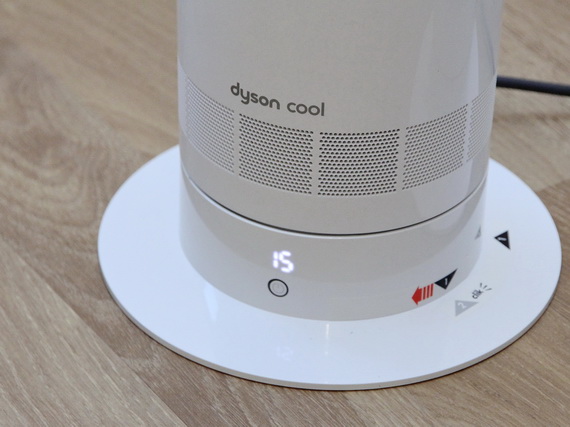

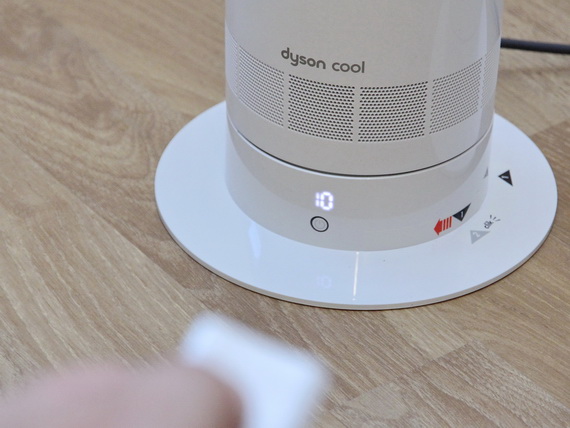

…и задаем время автоматического отключения прибора: от 15 минут…

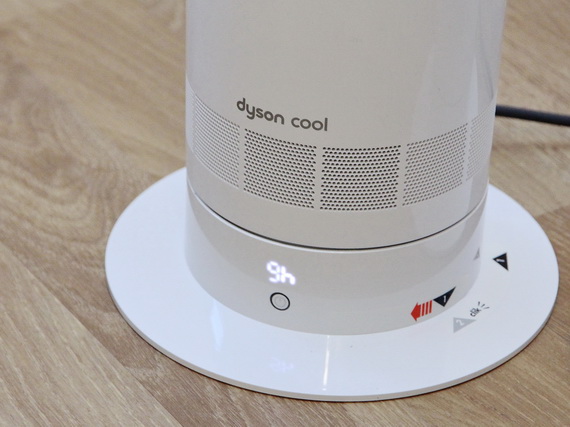

…до 9 часов

Регулировка мощности в новой модели стала ступенчатой (с шагами от 01 до 10), и, кроме того, появился таймер автоматического отключения прибора с диапазоном от 15 минут до 9 часов.

У нас есть такие приборы…

Завершив визуальное сравнение моделей, переходим к измерениям. Как и в предыдущих наших тестах, приборы подключались к сети питания через измеритель мощности EG-M1 (см. Пылесос собаке друг, Dyson DC62: испытания в домашней лаборатории ). Для измерения скорости воздушного потока мы использовали анемометр AR-816 с крыльчаткой, укрепленный на тонкой телескопической штанге.

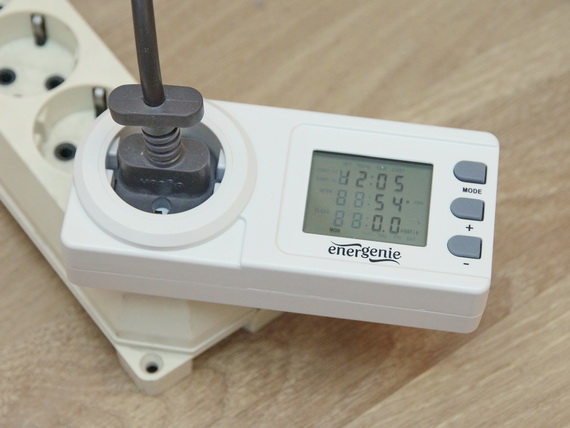

Измеритель мощности EG-M1

При работе на максимальной скорости потребляемая из сети мощность для модели АМ02 составляла 54 Вт, а для вентилятора АМ07 ее величина снизилась до 50 Вт, хотя, как мы увидим ниже, скорость потока воздуха, создаваемого им, увеличилась.

Анемометр AR-816 с крыльчаткой

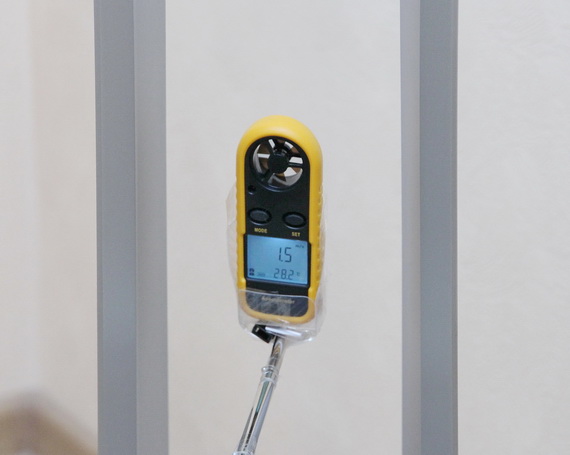

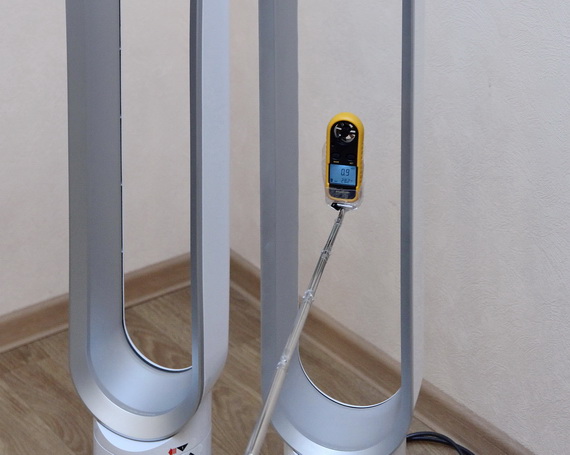

Анемометр в «рамке» вентилятора

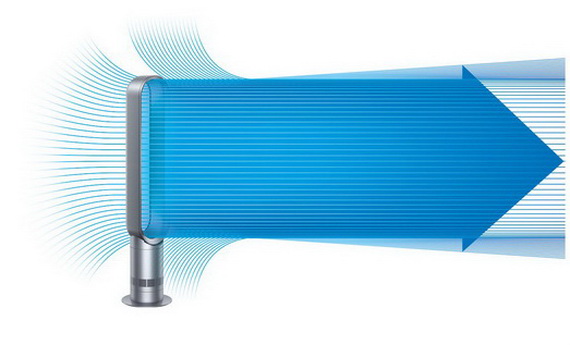

Картина вовлечения окружающего воздуха

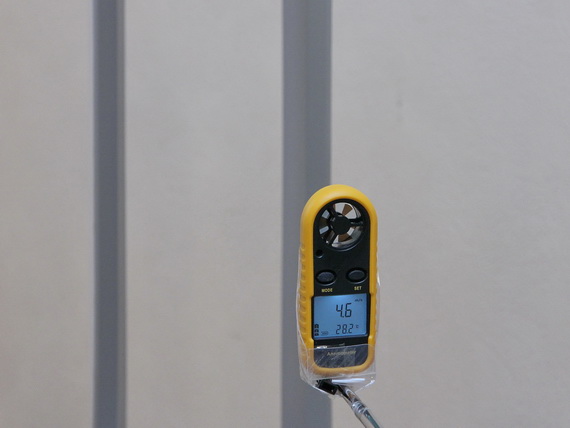

Скорость воздушного потока на расстоянии около 35 см от рамки

Безлопастные вентиляторы Dyson – это очень интересные приборы с точки зрения аэродинамики (не зря в головном офисе компании в английском городе Малмсберри есть специальная аэродинамическая лаборатория). Поток воздуха, истекающий из тонкого щелевого сопла, увлекает окружающий воздух, в результате чего его объем, направляемый на охлаждаемый объект, многократно увеличивается. Поэтому данная технология носит название Air Multiplier, буквально – умножитель воздуха (отсюда, кстати, буквы АМ в названиях моделей).

Мы замерили скорость воздушного потока в центре овальной «рамки» – на максимальной мощности она составила примерно 1,0 - 1,5 м/с для обеих моделей. Большой точности от такого измерения ожидать было нельзя, поскольку размеры анемометра сравнимы с просветом рамки (ее ширина 15 см), а это значит, что измерительный прибор вносит возмущения в измеряемый объект. Но для оценки величины скорости этого было достаточно (запомним: в среднем около 1,2 м/с).

Зато на некотором отдалении от рамки мы смогли заметить то самое «умножение воздуха»: скорость потока оказалась максимальной примерно в 35 см от ее края, и в этой точке превышала 4,0 м/с. Кстати, по заявлению производителя объемный расход воздуха на удалении от среза рамки увеличивается в несколько раз и достигает 500 л/сек. Измерить эту величину мы, конечно, не можем, но вполне можем почувствовать на коже охлаждающее действие этого потока.

Сравнивая две наши модели (все измерения проводились на максимальной мощности вентилятора), видим, что в данной точке скорость потока составляет 4,6 м/с для вентилятора АМ07 против 4,1 м/с для АМ02. Явный прогресс!

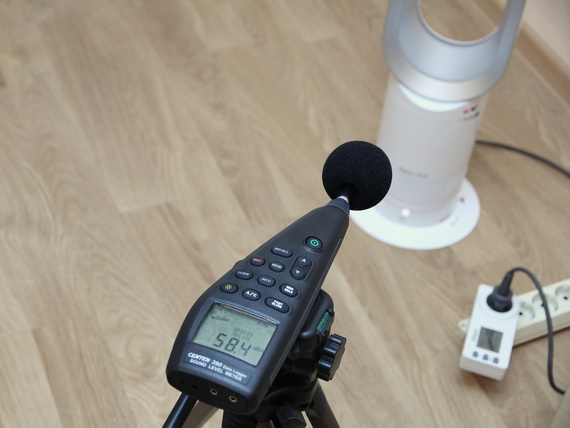

Измеритель шума Center-390

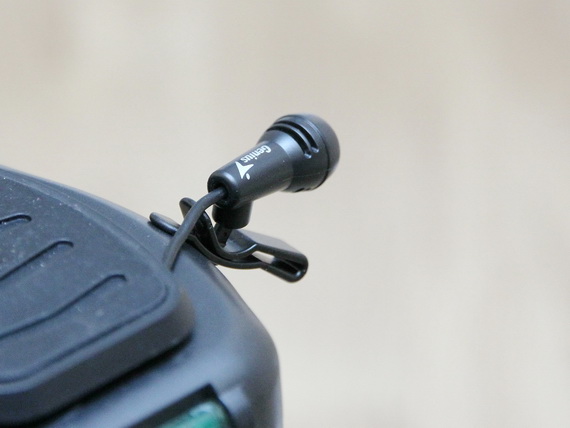

Микрофон Genius

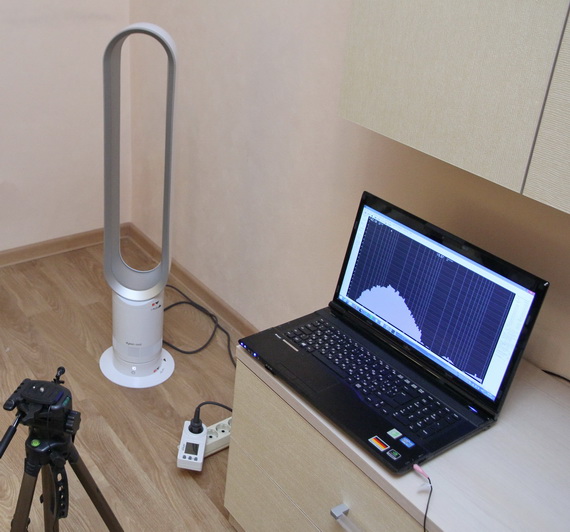

Измерение спектра шума

Закончив аэродинамические измерения, мы перешли к акустическим. Для замера уровня шума использовался измеритель шума Center-390. Чтобы сравнить спектры шума при работе обеих моделей, мы использовали миниатюрный микрофон Genius, который подключался к микрофонному входу ноутбука. Обработка сигнала производилась с помощью программы TrueRTA, спектр отображался с шириной полосы 1/12 октавы в режиме удержания пиковых значений (Peak Hold).

Что же показали наши измерения? Во-первых, общий уровень шума у новой модели АМ07 стал ниже, чем у предыдущей (58,4 дБА против 60,4 дБА). Разница в 2 дБ, если выразить ее в процентах, составляет без малого 126%.

Во-вторых, шум претерпел не только количественное, но и качественное изменение. В спектре шума модели АМ02 имеется заметная по величине область в диапазоне высоких частот (от 2 до 6 кГц) с максимумом примерно 3,3 кГц. Звуки с такими частотами неприятны для человеческого уха, и инженеры Dyson предприняли специальные меры для их подавления. С этой целью в основание вентиляторов был помещен так называемый резонатор Гельмгольца – полость сложной конфигурации, гасящая акустические колебания определенной частоты. Как видим, в спектре шума модели АМ07 данная область выражена значительно слабее.

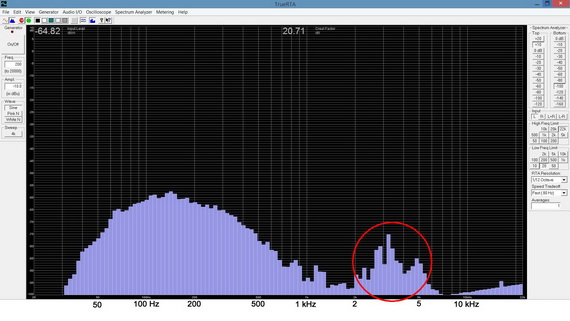

Спектр шума модели АМ02. В правой части спектра отмечена область высоких частот, на которую приходится часть энергии звуковых колебаний потока.

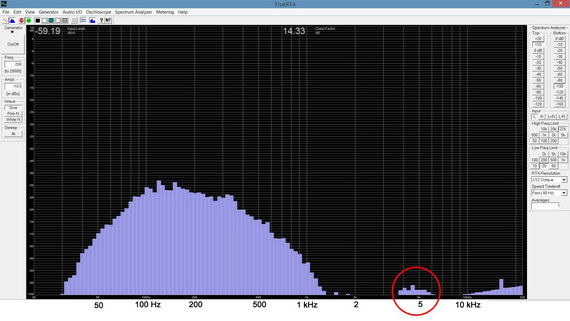

Спектр шума модели АМ07: высокочастотная часть (обведена кружком) значительно  уменьшилась благодаря установке в корпусе резонатора Гельмгольца.

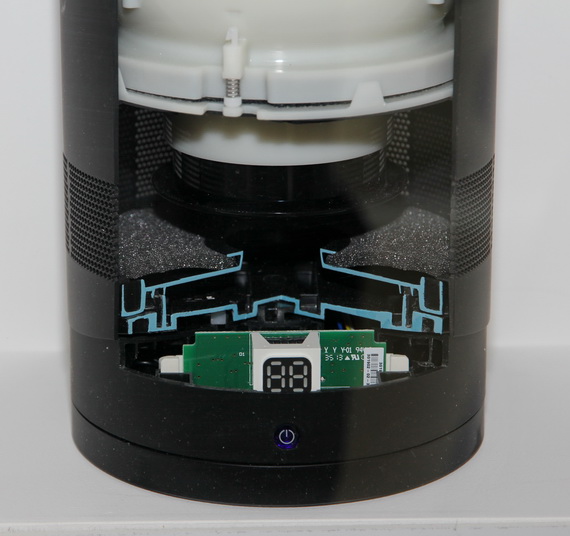

Резонатор Гельмгольца новых вентиляторов Dyson Cool (обведен голубым контуром)

Таблица

Итак, компания Dyson подготовила всем нам прекрасный подарок к летнему сезону: усовершенствованные безлопастные вентиляторы Dyson Cool, основные показатели которых (потребляемая мощность, скорость воздушного потока, уровень и частотный спектр шума) заметно улучшены по сравнению с моделями предыдущего поколения. При этом сохранились все преимущества безлопастного вентилятора (мощный ламинарный поток воздуха, безопасность, простота ухода), а среди функций появился таймер автоматического отключения.

Одним словом – Cool!

Методика и измерения: Вадим Коляда, кандидат физ.-мат. наук
