О вилках и розетках
Обращали ли вы внимание, что встраиваемые электрические духовки и варочные поверхности, в отличие от стиральных машин, холодильников и прочих крупных бытовых приборов, продаются без электрической вилки? Кабель с тремя проводами в изоляции разных цветов — вот что мы видим в этих приборах (рис. 1).

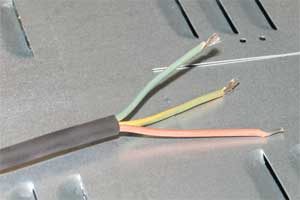

Рис. 1. Духовка продается без вилки
Дело в том, что электрическая проводка, идущая к духовке, панели или любой другой технике, встроенной в кухонную мебель, скрыта где-то позади кухонных шкафов и техника подсоединяется к ней не с помощью вилок и розеток, а с помощью клеммных колодок (рис. 2). При таком подсоединении электрик может точно проследить, что «фаза» прибора подключена именно к «фазе» (L), а не к «нулю» линии питания (N). Для приборов большой мощности, какими являются духовки и варочные поверхности, это принципиально важно: любой элемент, отключающий нагрузку, например, термостат, должен разрывать именно «фазу», а не «ноль». Если это требование нарушено, то, например, светодиодный индикатор остаточного тепла стеклокерамической конфорки будет гореть тлеющим светом, даже когда конфорка давно остыла.
Рис. 2. Подсоединение провода к клеммной колодке
Кроме того, при протекании токов, необходимых для питания мощных ТЭНов духовок или варочных панелей, вилки и розетки будут греться. Именно поэтому использование разъемов «вилка-розетка» противопоказано.
И, наконец, производитель бытовой техники, как правило, не знает, в какую страну мира она отправится с завода. Как ни странно, но в наш век всеобщей унификации и стандартизации вилки и розетки в разных странах мира порой сильно различаются. В большинстве стран континентальной Европы, а в последние годы и в России применяется двухштырьковая вилка с боковыми контактами заземления (так называемая евровилка или вилка Шуко) и ответная евророзетка (рис. 3).

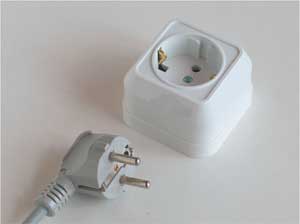

Рис. 3. Вилка Шуко и евророзетка
Особняком стоит Италия, где вилка имеет три штырька (центральный — для заземления), розетка — три гнезда (рис. 4). Самая серьезная, и тоже трехштырьковая, вилка — в Великобритании (рис. 5). Внутри нее имеется плавкий предохранитель. Американская вилка тоже имеет три штырька (рис. 6). Два плоских — «ноль» и «фаза», круглый — «земля».

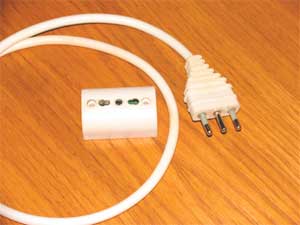

Рис. 4. Итальянские вилка и розетка

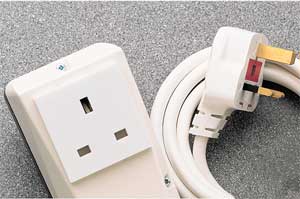

Рис. 5. Британские вилка и розетка

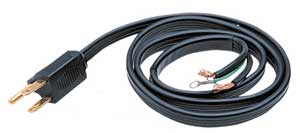

Рис. 6. Американская вилка
Наличие на бытовом электроприборе вилок, отличных от европейской, означает, что этот прибор не адаптирован к российским сетям питания. Скорее всего, это «серый товар», привезенный с рынка той страны, где в ходу подобные вилки.
