Установка бытовой техники
Встройка без ошибок
Как, наверное, уже убедился читатель, нет такого бытового прибора, который нельзя было бы встроить в кухонную мебель. Главное — сделать это правильно. Данная статья не является самоучителем по встраиванию техники, это должны делать специалисты. Наша цель — обратить ваше внимание на ключевые моменты, которые нельзя упускать из виду, оборудуя кухню встраиваемой техникой. Специалисту, конечно, надо доверять, но и проверять его не мешает…
С газом не шутят
Мы не зря уделяем на своих страницах особое внимание газовой подводке и призываем к тщательному соблюдению всех правил безопасности при обращении с газом. Слишком опасная это штука, газ, и никакой самодеятельности он не прощает.

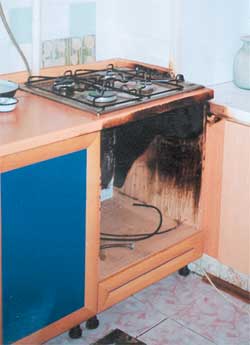

Вид кухни, куда были вызваны работники сервисной службы одной из фирм, был весьма неприглядным: выгорела вся ниша, где еще недавно находилась новая электрическая духовка. Над нишей была установлена газовая варочная панель (рис. 1). Хозяева квартиры утверждали, что панелью они пользовались без всяких проблем, а при первом включении духовки случилось возгорание газа.
Рис. 1. Вид кухни после пожара
Когда специалисты начали осматривать злополучную духовку, их удивлению не было предела: клеммная колодка, к которой подсоединяются питающие провода, находилась не на своем штатном месте, а была переставлена примерно на 12 см в сторону, причем колодка не была закрыта пластмассовым кожухом (рис. 2). Почему это произошло, понять было нетрудно: когда духовку пытались поместить в предназначенную для нее нишу у окна, клеммная колодка упиралась в газовый стояк. Духовка просто не задвигалась в мебель до конца.

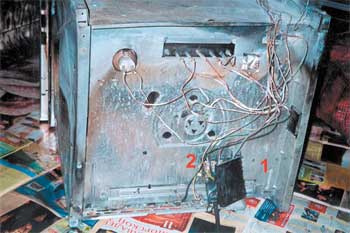

Рис. 2. Электрическая духовка после самовольной «модернизации»: 1 — штатное положение клеммной колодки, 2 — перенесенная в сторону колодка
Горе-установщик не придумал ничего лучше, чем снять клеммную колодку со своего места и переместить ее в сторону. Но конфигурация пластмассового защитного кожуха не позволяла закрепить его на новом месте. В результате клеммы и подсоединенные к ним провода остались открытыми.
Дальше все было просто: свободно свисающий газовый рукав в металлической оплетке лег на клеммы. При первом включении духовки оплетка шланга попала под напряжение, проплавилась сама и прожгла внутренний резиновый рукав. Газ вырвался наружу, а уж искр при замыкании хватало…
Отсюда, во-первых, следует, что никакие самовольные переделки электрической части электробытовой техники недопустимы. А во-вторых, будь рукав резинотканевым или сильфонным в диэлектрической изоляции по всей длине, беды могло бы и не быть.
Плита и мебель
Духовка и варочная панель являются мощными источниками тепла. Поэтому при их встраивании в мебель следует принять меры, которые ограничили бы перегрев мебели. Следствием избыточного перегрева может быть, в лучшем случае, разрушение клеевого слоя ламинированных мебельных панелей и отслоение пластика, а в худшем — возгорание.

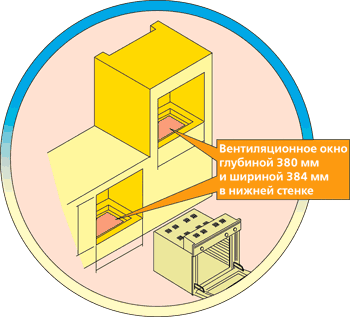

При встраивании духовки в мебельную колонну следует предусмотреть вентиляционное окно в нижней стенке шкафа (рис. 3). Характерный размер окна 380x384 мм, но конкретные размеры зависят от геометрии духовки.
Рис. 3. Вентиляционное окно под духовкой

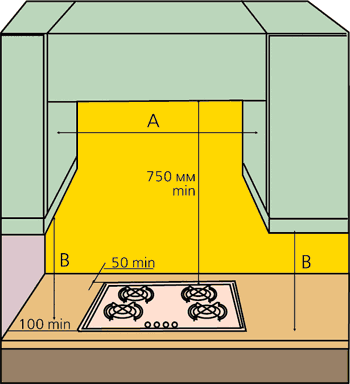

На каком расстоянии от газовой варочной панели должны находиться предметы мебели? Ответить на этот вопрос поможет рис. 4, на котором даны расстояния, рекомендуемые одним из производителей бытовой техники для панели шириной 680 мм. Если расстояние А между навесными шкафчиками составляет от 600 до 680 мм (то есть не превышает ширину панели), то высота В должна быть не менее 520 мм. Если же величина А превышает ширину варочной панели, то допустимая высота навески шкафчика уменьшается до 400 мм. Минимальная высота навески шкафчика или вытяжки над газовой панелью должна составлять 650—750 мм (у разных производителей эта величина порой отличается, оставаясь в этих пределах). Для электрической варочной панели эта высота может быть снижена до 470 мм.
Рис. 4. Рекомендуемые расстояния от газовой варочной панели до предметов мебели
Наука о контактах

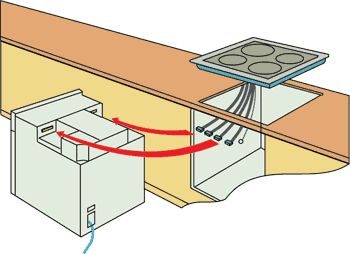

Электронику иногда в шутку называют наукой о плохих контактах. Но обеспечение правильного контакта между зависимой варочной панелью и духовкой — дело совсем не шуточное (рис. 5). Какими бы глубокими ни были ваши познания в прикладной электрике, будет лучше, если эту операцию вы поручите специалисту. Электронные блоки современных варочных панелей и духовок — сложные и дорогостоящие компоненты и не терпят ошибок в соединении. В любом сервисном центре вам приведут примеры, когда при первом включении нового комплекта встройки электронные платы управления «вылетали» по причине неверного соединения разъемов.
Рис. 5. Соединение зависимой варочной панели и духовки
Воздух — холодильнику!

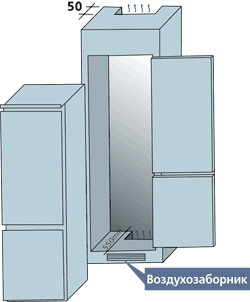

Для обеспечения нормальной работы встроенного холодильника необходимо обеспечить циркуляцию воздуха у его задней стенки, где находится выделяющий тепло конденсатор. Вмонтировав холодильник в мебель, обеспечьте снизу зазор, который позволял бы поступающему из кухни воздуху протекать под днищем холодильника и подниматься вверх (рис. 6). В цокольной планке кухонной мебели для этого должна быть воздухозаборная решетка.
Рис. 6. Обеспечение вентиляции встроенного холодильника
Посуда моется под столом

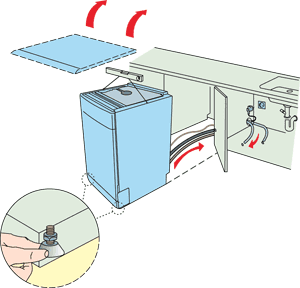

Многие модели обычных свободно стоящих посудомоечных и стиральных машин можно установить под столешницу (рис. 7). Для этого снимается верхняя крышка, машина регулируется по уровню, а электрический шнур и шланги залива и слива воды протягиваются через стенку мебельной ниши.
Рис. 7. Установка посудомоечной машины под столешницу
Несколько сложнее установка машины, специально предназначенной для встраивания. Верхнюю крышку в этом случае снимать не надо, зато к перечисленным выше операциям добавляется навеска мебельного фронта на переднюю стенку машины. У каждого производителя здесь имеются свои тонкости, для каждой модели могут быть специальные шаблоны для разметки и навески, поэтому никаких общих рекомендаций дать нельзя. Нужно только следовать инструкциям производителя, и, опять же, никто не сделает этого лучше, чем специалист.

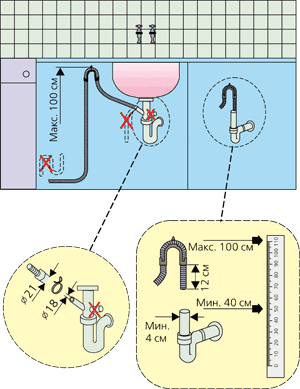

Что же касается подключения к системе подачи воды и к канализации, то в этом отношении встраиваемые машины ничем не отличаются от свободно стоящих. Главное — соблюдайте несложные правила «минимальной и максимальной высоты шланга» (рис. 8), чтобы вода из раковины не пошла в полость машины.
Рис. 8. Подсоединение посудомоечной машины к сифону под раковиной
Сложный путь воздуха
Навесить на стену кухонную вытяжку не так уж сложно: аккуратность при выполнении разметки на стене, точное соблюдение инструкций производителя — и ваш воздухоочиститель займет свое место. Только, пожалуйста, не вставайте ногами на стеклокерамическую варочную панель, когда будете вешать над ней вытяжку, — стеклу это не понравится.

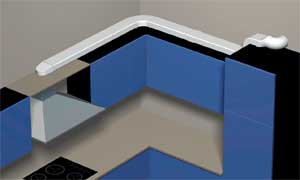

Гораздо сложнее выполнить грамотный отвод воздуха, если ваш надплитный прибор работает в вытяжном режиме. Порой для того, чтобы поток воздуха достиг вентиляционного отверстия кухни, ему требуется пройти сложный путь со многими поворотами (рис. 9). Длина, сечение и количество изгибов воздушного тракта существенно влияют на эффективность работы вытяжки. Лишних изгибов на этом пути следует по возможности избегать.
Рис. 9. Отвод воздуха от вытяжки
Жесткий воздуховод квадратного или прямоугольного сечения является наилучшим вариантом: он эстетичен, не генерирует лишнего шума. Но монтаж такого тракта требует труда и точной подгонки его элементов.

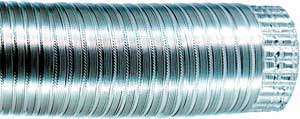

Гораздо быстрее и проще смонтировать гибкий металлический рукав (рис. 10). Внимательно отнеситесь к его выбору: рукав из слишком тонкой фольги (рис. 11) будет «шелестеть» даже при протекании небольшого объема воздуха. Остановитесь на более жесткой конструкции рукава, и шума будет меньше.
Рис. 10. Гибкий металлический рукав
Рис. 11. Рукав из тонкой фольги

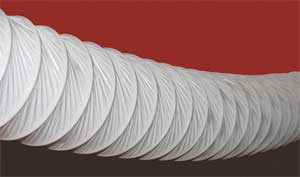

Самый неудачный выбор — гибкий рукав из пластика (рис. 12). Учтите, что вытяжка забирает от плиты горячий воздух и такой рукав может оплавиться или, того хуже, загореться.
Рис. 12. Рукав из пластика
Чем меньше изменений внутреннего сечения будет на пути воздуха, тем лучше. Для перехода с канала квадратного сечения на круглое применяются специальные переходники (рис. 13). Каждый такой переход приводит к потере примерно 20% производительности вытяжки. Что касается каналов круглого сечения, то их стандартные диаметры образуют ряд 100—120—150 мм. Допустимо изменение диаметра канала только на одну ступень этого ряда. Для выполнения таких переходов выпускаются универсальные переходники (рис. 14), из которых всегда можно вырезать нужную «ступеньку» изменения диаметра канала.
Рис. 13. Переходник «круг-квадрат»
Рис. 14. Универсальный переходник для круглых воздуховодов
