Знакомьтесь: кондиционер
Работа кондиционера
Откуда холод?
Чтобы понять, почему из висящей на стене белой коробки исходит поток холодного воздуха, вернемся к разделу сайта, посвященного домашним холодильникам (статья «Холодильник изнутри и снаружи»). Точно так же, как в холодильнике, в контуре кондиционера циркулирует хладагент — вещество, которое то испаряется, отбирая при этом тепло у воздуха помещения, то вновь конденсируется в жидкость, нагревая при этом уличный воздух. Движение хладагента по замкнутому контуру циркуляции происходит за счет работы компрессора.
Кондиционер, врезаемый в окно (так называемый «оконник»), конденсатором «смотрит» на улицу, а испарителем — в комнату. Как и у холодильника, здесь все агрегаты находятся в одном корпусе.
Другое дело — так называемые сплит-системы, состоящие из двух частей. Английское слово split означает «расщеплять, разделять». Самая шумная часть такого кондиционера, в которой находится компрессор, а также конденсатор и капиллярная трубка, находятся в отдельном блоке, который вынесен на улицу, и поэтому называется наружным блоком (рис. 1). Уличный воздух, направляемый вентилятором наружного блока на пластины конденсатора, нагревается. Так что, когда у нас в доме работает кондиционер, мы тратим электроэнергию на обогрев и без того жаркой улицы. В этом и состоит смысл работы этого прибора: вопреки естественному для природы направлению перетекания тепла от более нагретого тела (улица, где 30°C) к менее нагретому (комната, в которой всего 20°C), заставить воздух в комнате охладиться, а воздух улицы — нагреться. Впрочем, атмосфера нашей планеты достаточно велика, и прохожие вряд ли посетуют на вас, что им стало жарче.

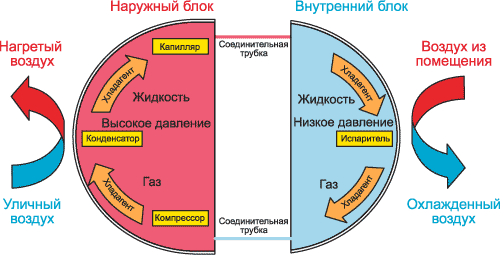

Рис. 1. Движение хладагента в блоках сплит-системы
Зато охлаждение воздуха в комнате вы обязательно почувствуете. Ведь вентилятор внутреннего блока, втягивая теплый воздух помещения в блок, выбрасывает его обратно охлажденным после обтекания теплообменника-испарителя.
Перемещение тепла «вспять», из комнаты на улицу, происходит за счет работы нагнетательного прибора — компрессора. Простая аналогия: лодка, спущенная на воду, естественным образом плывет вниз по течению. Но если на лодку поставить мотор, то можно плыть вверх по течению.
Внутренний (рис. 2) и наружный (рис. 3) блоки кондиционера соединены трубками, по которым течет хладагент, а также электрическими проводами.

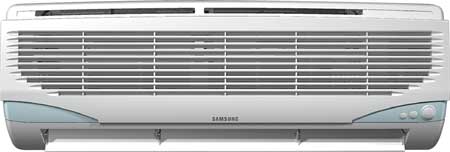

Рис. 2. Внутренний блок сплит-системы (Samsung)

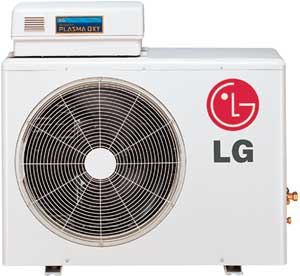

Рис. 3. Наружный блок сплит-системы (LG)
Хотите — холод, хотите — тепло

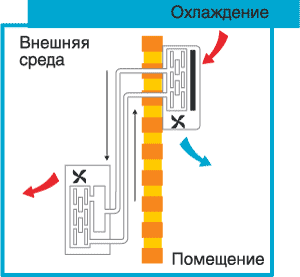

В режиме охлаждения (рис. 4) кондиционер забирает из помещения лишнее тепло и «выбрасывает» его наружу.
Рис. 4. Работа кондиционера в режиме охлаждения
Современные кондиционеры могут работать не только на охлаждение, но и на обогрев помещения. При этом внутренний и наружный блоки просто меняются своими функциями: теплообменник внутреннего блока становится конденсатором, а теплообменник наружного блока — испарителем. В режиме обогрева кондиционер, наоборот, отбирает тепло у уличного воздуха и отдает его воздуху помещения (рис. 5). Кондиционер, работающий в таком режиме, называют «тепловым насосом», ведь он как бы перекачивает тепло с улицы в дом.

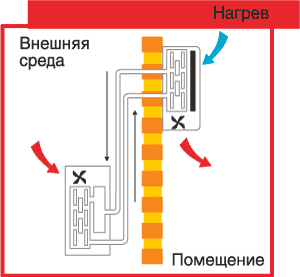

Рис. 5. Работа кондиционера в режиме обогрева
Но чем холоднее уличный воздух, тем труднее отобрать у него скудные запасы тепла. Поэтому обогрев с помощью кондиционера хорош только в регионах с мягким климатом, где зимой не бывает мороза ниже –5°C. Для русской зимы такой способ обогрева не годится.

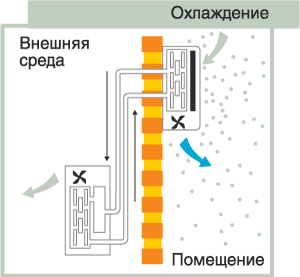

Каждый знает, что на холодной поверхности конденсируется влага из воздуха. Благодаря этому кондиционер, работающий на охлаждение, умеет осушать воздух в комнате (рис. 6). В режиме осушения температура воздуха в комнате практически не меняется, зато содержание в нем влаги падает.
Рис. 6. Работа кондиционера в режиме осушения
При необходимости можно вообще отключить компрессор и вентилятор наружного блока, дав возможность поработать только вентилятору внутреннего блока. Это режим вентиляции, когда воздух интенсивно прогоняется через внутренний блок и направляется выходными жалюзи в нужную область помещения. Поскольку во внутреннем блоке как правило, имеются различные фильтры, попутно происходит очистка воздуха.
Кондиционер на любой вкус
Оконный кондиционер можно врезать в проем окна или в тонкую стену. Эти кондиционеры моноблочной конструкции просты, недороги, надежны в эксплуатации. Недостатком «оконников» является привязанность к своему окну: не до каждого уголка комнаты дотянется поток воздуха из их жалюзи, а кондиционер на другое место не перенесешь.
Можно пододвинуть поближе к себе мобильный кондиционер, также выполненный в виде моноблока, но высокой производительностью такие приборы не отличаются, а находящийся рядом с вами работающий компрессор вряд ли добавит комфорта.
Другое дело — сплит-система (рис. 7). Наружный блок с компрессором находится вне комнаты, а внутренний можно повесить где угодно (допустимая длина соединения между блоками обычно составляет 15 м).

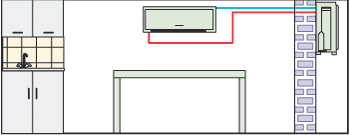

Рис. 7. Сплит-система
Мульти-сплит системы состоят из одного наружного и двух, трех или даже четырех внутренних блоков (рис. 8). Такие кондиционеры хороши для просторных квартир из нескольких комнат или подсобных помещений.

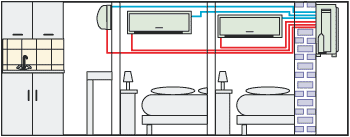

Рис. 8. Мульти-сплит система

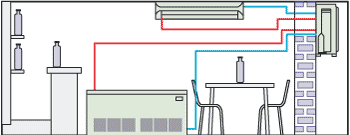

Напольно-потолочные кондиционеры (рис. 9) сочетают в себе высокую производительность и стильный дизайн. Такие системы подходят для офисов, баров, ресторанов. Внутренний блок такой системы (рис. 10) размещается в помещении либо плотно прижавшись к стене, либо распластавшись на потолке.
Рис. 9. Напольно-потолочная система
Рис. 10. Внутренний блок напольно-потолочной системы (LG)
Кассетная система (рис. 11) удобна для помещений, в которых требуется бережное отношение к архитектурному стилю отделки. Внутренний блок такой системы (рис. 12) скрыт за подвесным потолком, и только выведенная наружу решетка, через которую выходит воздух, выдает наличие системы кондиционирования.
Рис. 11. Кассетная система
Рис. 12. Внутренний блок кассетной системы

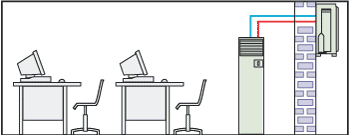

Колонные кондиционеры (рис. 13) устанавливаются в просторных помещениях, где необходимо быстрое и эффективное кондиционирование, например в торговых залах или ресторанах.
Рис. 13. Колонный кондиционер

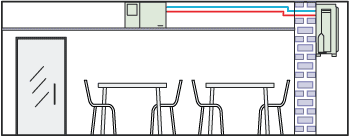

Канальные системы кондиционирования (рис. 14) позволяют создавать искусственный климат в нескольких помещениях с помощью одного центрального блока. Внутренний блок канальной системы имеет небольшие размеры и встраивается в потолок, а наружный блок находится за пределами помещения. Благодаря широкому диапазону мощностей подобные системы в различных вариантах могут устанавливаться как в жилых, так и в офисных или промышленных помещениях.

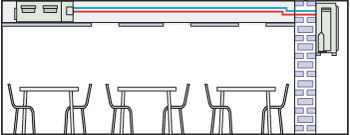

Рис. 14. Канальная система кондиционирования
Загадочная британская единица
Каждый тип кондиционера или сплит-системы обладает определенной производительностью (рис. 15). Самыми слабыми являются мобильные кондиционеры, на противоположном конце шкалы — кассетные и канальные системы. Выбор нужного вам типа и модели кондиционера определяется тем, какое помещение вы собираетесь кондиционировать.
Рис. 15. Производительность кондиционеров разных типов
На рис. 15 мощность кондиционеров дана в привычных нам ваттах — единицах системы СИ, в которой длина измеряется в метрах, а масса — в килограммах. Между тем в каталогах и рекламных проспектах часто можно встретить иную единицу, в систему СИ не входящую. Это «британская тепловая единица/час» (БТЕ/ч).
Гостья с туманного Альбиона используется в силу исторической традиции, столь чтимой на Британских островах, и прочно вошедшей в обиход инженеров по искусственному климату. Одна британская единица — это количество тепла, которое нужно потратить на нагрев одного фунта (0,45 кг) воды на один градус Фаренгейта (0,56°C). Связь между привычным нам со школы ваттом и БТЕ/ч такова:
1 БТЕ/ч = 0,293 Вт
или
1 Вт = 3,41 БТЕ/ч
Британские единицы очень часто фигурируют не только в каталогах, но и в самих обозначениях моделей кондиционеров. Нужно только внимательно читать это обозначение, цифра обычно спрятана в его глубине. Например, производительность по холоду 7000 БТЕ/ч имеют модели сплит-систем:
— Toshiba RAS-07NKD-E,
— Panasonic CS-A7CKP,
— Hyundai HSH-073BE,
— Samsung AQ07A1AE,
— Sanyo SAP-K71GJA.
Список может быть продолжен многими другими брендами и моделями. «Семерка» в обозначении модели всюду выдает 7000 БТЕ/ч.
Как выбрать кондиционер
Сколько же ватт или британских единиц необходимо для кондиционирования вашей квартиры? Для простейшей оценки потребной производительности сплит-системы можно воспользоваться приведенной ниже таблицей.
Таблица 1
Площадь комнаты, кв. м Производительность по холоду, БТЕ/ч
23 7000
32 9000
51 12000
93 18000
116 22000
32 + 32 = 64 9000 + 9000
23 + 51 = 74 7000 + 12000
Признаемся, площади комнат в этой таблице «подогнаны» под существующие ступени изменения производительности сплит-систем, которые у всех производителей образуют последовательный типовой ряд: 7000 — 9000 — 12000 — 18000 — 22000 (или 24000) БТЕ/ч. Как видно из двух последних строк таблицы, двухкомнатные квартиры требуют определенных комбинаций внутренних блоков (в этом случае речь идет уже о мульти-сплит системах с двумя внутренними блоками).

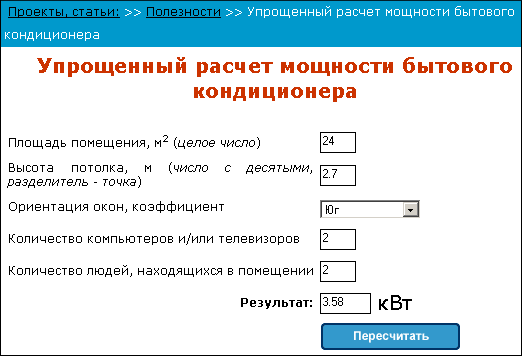

Более точную оценку можно выполнить, обратившись к интернет-сайтам фирм, которые специализируются на продаже климатического оборудования. На многих сайтах есть онлайновые калькуляторы, в поля которых достаточно ввести значения площади и высоты потолка помещения, количество находящихся в нем людей, телевизоров или компьютеров (все они являются источниками тепла), а также указать, на какую сторону света выходят окна (рис. 16).
Рис. 16. Пример онлайнового калькулятора производительности кондиционера
И, наконец, самую точную консультацию вам дадут сотрудники фирмы, занимающейся продажей и монтажом кондиционеров. Выехав на место, специалист такой фирмы примет во внимание все факторы, влияющие на определение характеристик кондиционера и поможет вам принять правильное решение.
