Whirlpool: путешествие по стиральной машине

Уменьшить героя для того, чтобы отправить его в удивительное путешествие – этим приемом пользуются авторы многих любимых нами книг. Алиса отправляется в прогулку по Стране Чудес, Карик и Валя изучают мир насекомых, а лилипуты – работу карманных часов Гулливера. Давайте и мы попытаемся разобраться в деталях работы интереснейшего бытового прибора – стиральной машины. Такую возможность предоставила нам компания Whirlpool, а объектом нашего изучения стала новая модель серии Supreme Care с фронтальной загрузкой.

Стиральная машина Whirlpool FSCR 90420 серии Supreme Care

Движимая любопытством, Алиса заглянула в кроличью нору, а мы – за заднюю стенку машины, где имеется съемная крышка

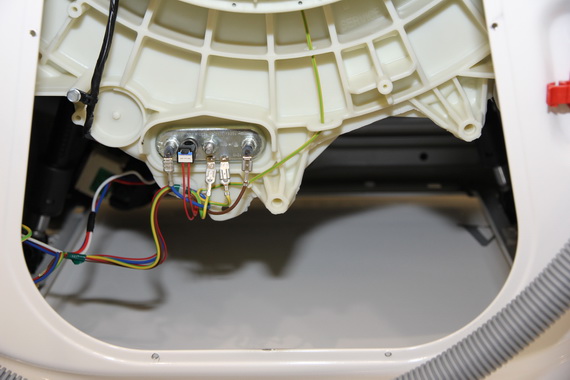

Мы видим нижнюю часть бака, какие-то провода и клеммы…

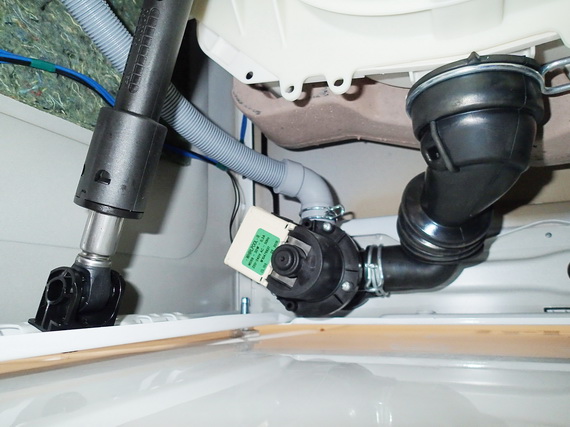

…а мысленно уменьшившись и войдя в пространство под баком – резиновые патрубки и механизм, напоминающий велосипедный насос, прикрепленный к нижней раме корпуса

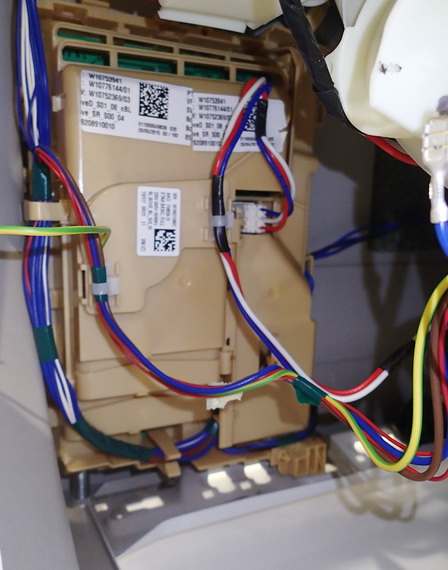

Рядом – пластмассовая коробка и идущие к ней разноцветные провода

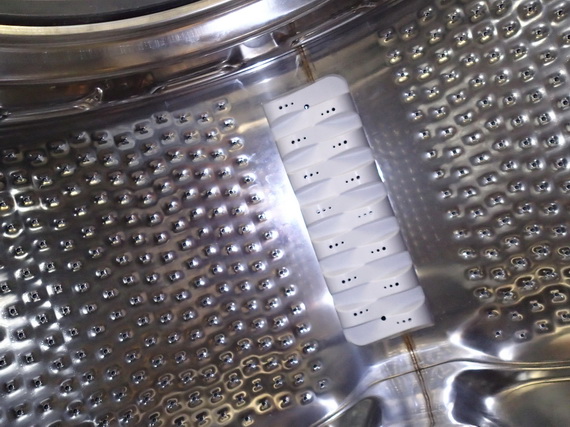

Мы в барабане машины: его стенки из нержавеющей стали перфорированы и имеют пластмассовые накладки

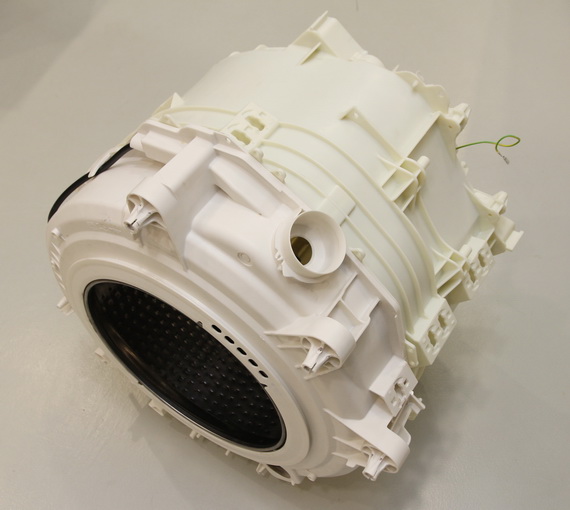

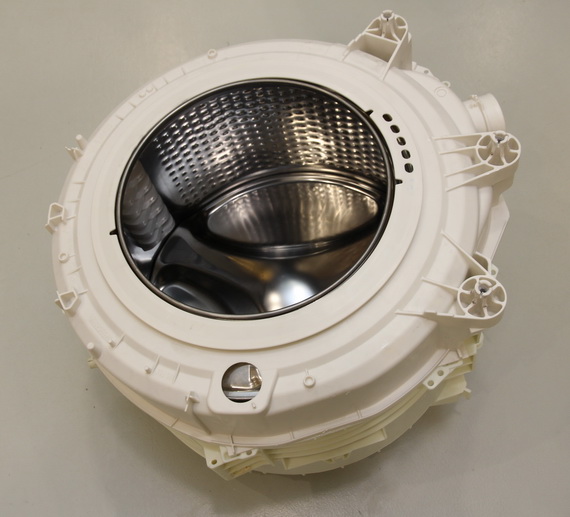

Бак стиральной машины сделан из полипропилена – прочного и долговечного пластика

Внутри бака на подшипнике вращается барабан

Все это настолько интересно, что требует более подробного рассмотрения каждого из элементов машины. Начнем, пожалуй, с бака: эта самая крупная после корпуса деталь имеет объем 58 л и сделана из полипропилена – прочного и долговечного пластика. Внутрь бака на заводе вкладывается барабан из нержавеющей стали, ось барабана укрепляется на подшипнике, который впрессован в заднюю стенку бака, после чего две половинки бака скрепляются между собой навечно, то есть до конца службы машины. Барабан стиральной машины Whirlpool FSCR 90420 рассчитан на загрузку 9 кг белья и при отжиме развивает скорость до 1400 об./мин.

Сквозь отверстия перфорации, которые мы видели, находясь внутри бака, к белью поступает вода, а пластмассовые захваты поднимают белье при вращении барабана. Форма, размер и количество отверстий, а также конфигурация захватов – все это тщательно продумано и проверено в сотнях заводских испытаний. Все подчинено одной задаче: сделать стирку максимально эффективной, а повреждения структуры ткани - минимальными.

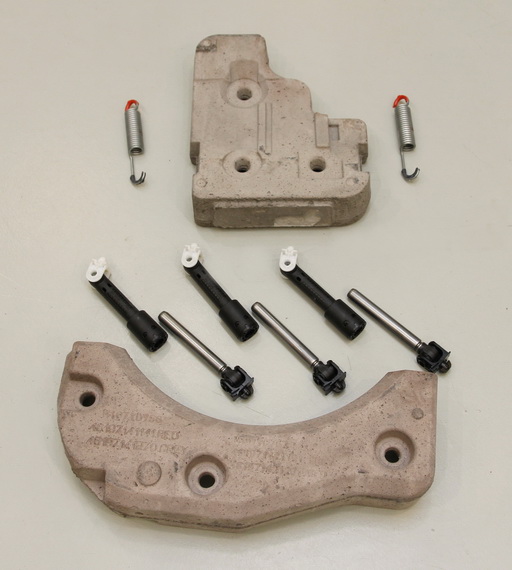

Противовесы, амортизаторы и пружины подвески

Система подвески бака состоит из двух пружин вверху и трех амортизаторов снизу, причем жесткость пружин и характеристики амортизаторов подобраны так, чтобы максимально компенсировать вибрации, возникающие при вращении барабана с бельем. А для того, чтобы стиральная машина при работе не «скакала» по ванной комнате, к баку крепятся массивные противовесы из плотного бетона – один сверху, другой внизу, на передней половинке бака.

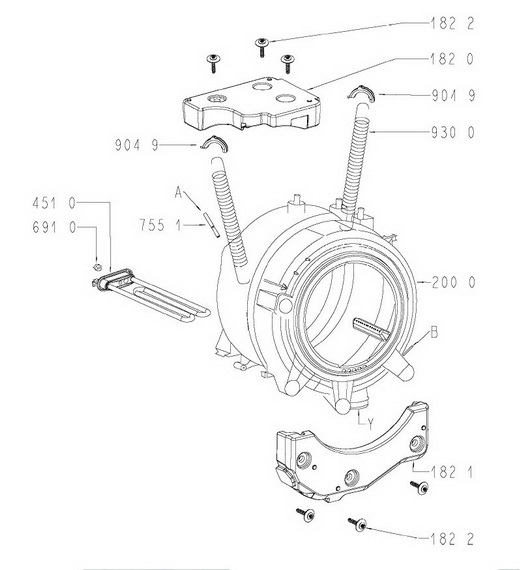

Фрагмент технической документации на стиральную машину – один из «взорванных видов»

При обслуживании стиральной машины специалисты по сервису пользуются технической документацией – многостраничным документом, в котором, в частности, приведены так называемые «взорванные виды»: изображения, иллюстрирующие взаимное расположение ее деталей.

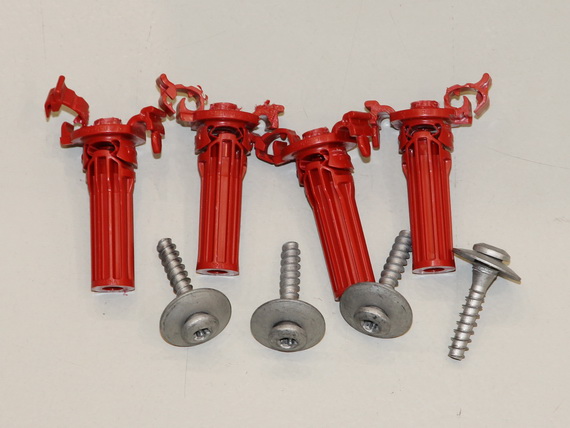

Транспортные болты

Важный элемент конструкции – транспортные болты. Они крепят к корпусу сборку «бак-барабан», чтобы исключить ее смещение при перевозке машины. Когда машина установлена на свое место, транспортные болты обязательно нужно снять – иначе после включения она начнет прыгать.

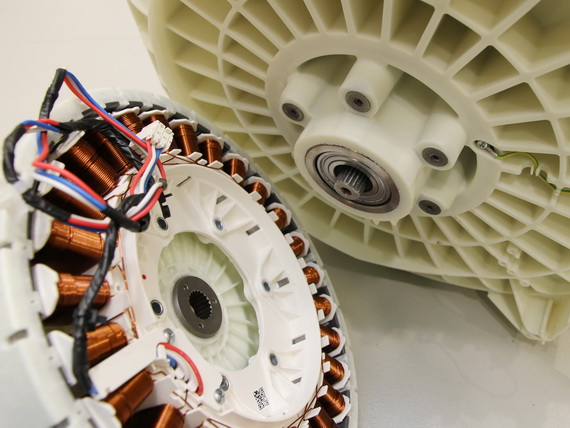

Электромотор прямого привода и задняя стенка барабана

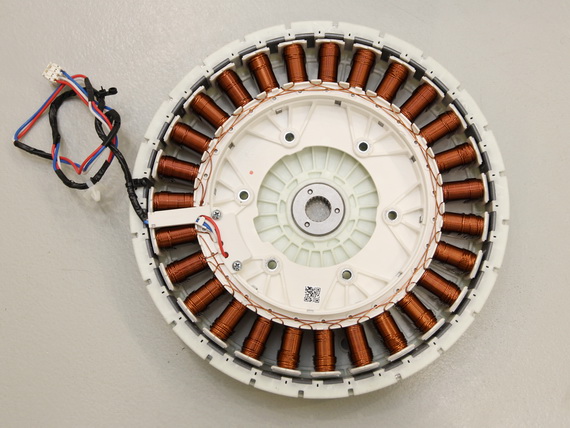

Электромотор прямого привода

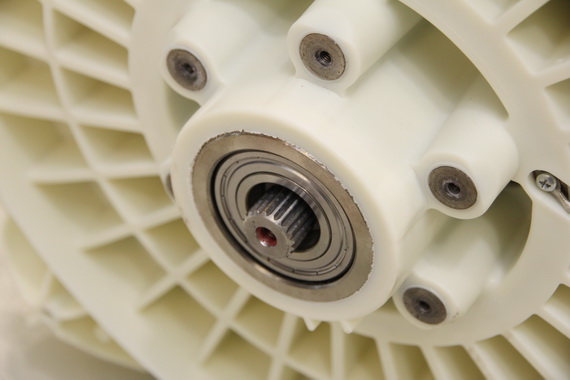

Подшипник и ось барабана

В стиральных машинах Whirlpool нового поколения нет шкивов и приводных ремней: барабан приводится во вращение электромотором прямого привода с инверторным управлением, который надевается прямо на его ось. Отсутствие передаточных элементов делает привод машины компактным, значительно снижает уровень шума и вибраций, позволяет оптимизировать расход электроэнергии, а также делает машину надежнее – ведь из-за трения о шкив барабана традиционный ремень постепенно изнашивается и время от времени требует замены. Система прямого привода Whirlpool не зря получила название Zen: бесшумность ее работы не потревожит вас, даже если вы погрузитесь в медитацию. Более того: цикл отжима стиральных машин этой серии – самый тихий на рынке: уровень шума составляет всего 76 дБ.

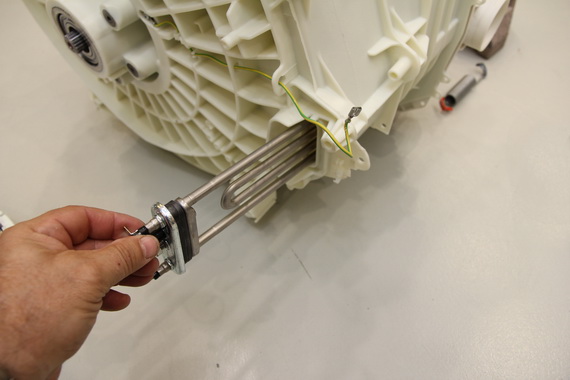

Извлекаем нагревательный элемент (ТЭН)

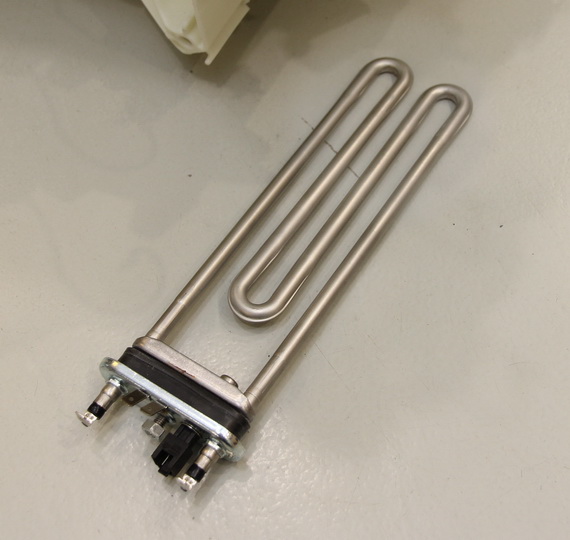

ТЭН стиральной машины

Те клеммы, которые мы видели вначале, заглянув в сервисный лючок, были подсоединены к нагревательному элементу (ТЭНу) из нержавеющей стали. Он находится в нижней части бака и нагревает воду до требуемой температуры, которую, кстати, сам и измеряет – обратите внимание на небольшую таблетку температурного датчика вблизи уплотнительной прокладки.

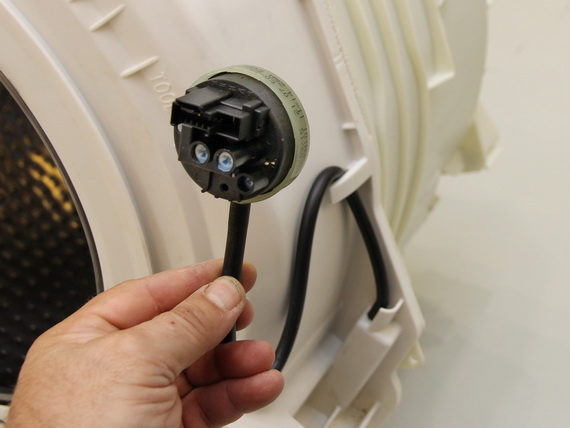

Реле уровня

Неприметный, но очень важный элемент стиральной машины – прессостат или реле уровня, которое резиновой трубкой соединяется с баком. Давление столба воды в баке передается на мембрану этого устройства, деформация которой приводит к срабатыванию контактов электрической цепи: набралось достаточно воды – значит, пора прекращать залив. Кстати, в этом отношении стиральная машина Whirlpool FSCR 90420 очень экономна: она потребляет 9300 литров воды в год, исходя из расчета 220 стирок по стандартной программе «Хлопок» при 60 °C и 40°C на полной и частичной загрузке.

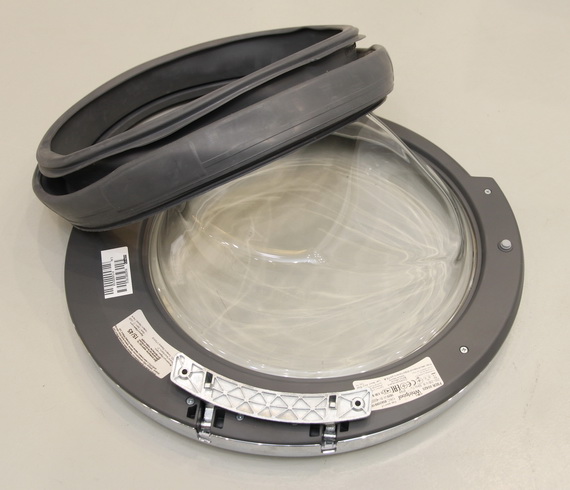

Загрузочный люк и резиновый уплотнитель (манжета)

Белье загружается в машину через люк со стеклянным замком и электромагнитным замком, блокирующимся во время работы машины. Обратите внимание на форму стекла: она также исключает любые воздействия на белье, которые могли бы повредить ткань.

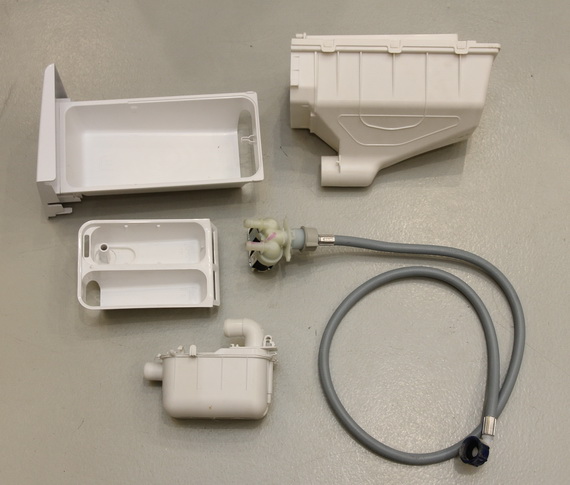

Дозатор моющих средств, заливной шланг и электромагнитный клапан

Вода поступает в машину, когда открывается электромагнитный клапан – а закрывается он, как мы уже знаем, после срабатывания реле уровня. Смывая моющее средство из отсеков дозатора, вода поступает в бак уже в виде моющего раствора.

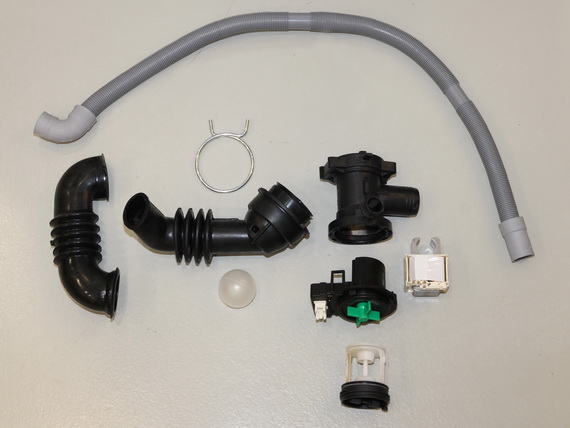

Элементы сливной системы

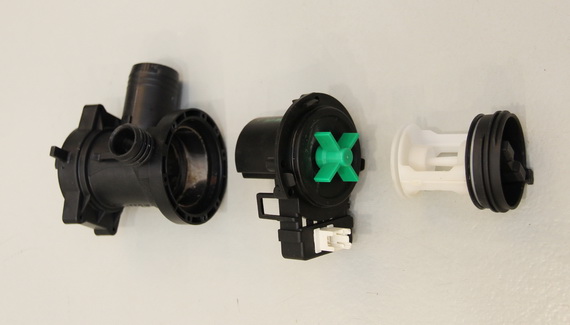

Сливной насос и фильтр-уловитель

Воду нужно не только заливать в бак, но и сливать в канализацию после окончания стирки. Эту задачу выполняет сливной насос, расположенный под баком машины. Он снабжен фильтром-уловителем, который задерживает мелкие предметы – пуговицы, скрепки, зубочистки и прочие вещицы, которые владелец машины забыл вынуть из карманов одежды перед стиркой. Для доступа к фильтру нужно снять панель  в цокольной части машины.

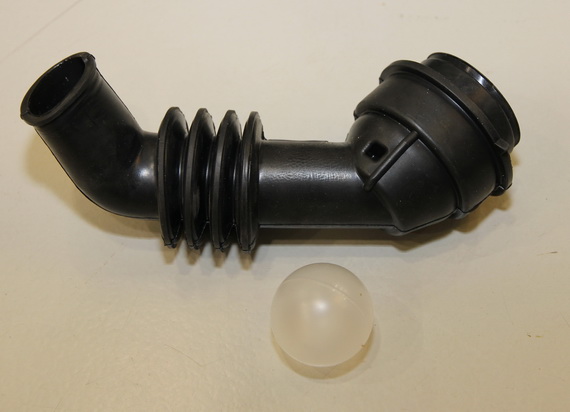

Шаровой затвор Eco Ball

Эта деталь машины с виду выглядит несерьезной – какой-то шарик, какая-то резиновая трубка. На самом деле это устройство –  шаровой затвор Eco Ball, отделяющий наполненный водой бак машины от сливного насоса – очень важно с точки зрения экологии. Благодаря нему нерастворенные частицы стирального порошка остаются в баке до полного растворения и не сливаются с водой в канализацию.

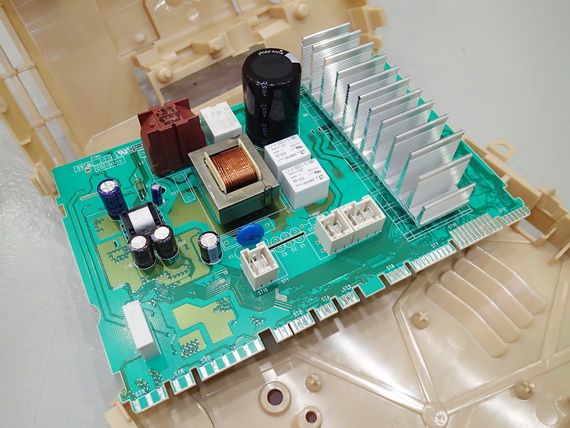

Плата электронной системы управления 6th Sense

Настало время выяснить – что находится в той пластмассовой коробке? Кто командует всеми элементами машины? Кто дает сигнал ТЭНу – начинать нагрев воды, электромотору – набирать обороты, насосу – сливать воду? В стиральной машине FSCR 90420 за все это отвечает электронная система управления, которая у Whirlpool носит название 6th Sense («шестое чувство»). Она автоматически определяет количество загруженного белья (вы спросите – как? да с помощью все того же реле уровня, которое «докладывает», насколько быстро загрузка впитывает воду, а, значит, насколько она велика), рассчитывает длительность цикла и оптимизирует расход воды и электроэнергии. И делает это весьма успешно: стиральная машина имеет класс энергопотребления А+++ по нормам европейского союза.

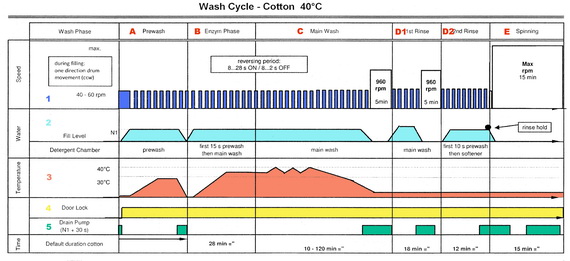

Циклограмма работы машины (программа Хлопок, 40°C)

В качестве примера согласованной работы всех элементов машины приведем фрагмент циклограммы на программе Хлопок, 40°C. На этапе А (предварительная стирка) электромотор (строка 1) начинает совершать реверсивные вращения со скоростью 40-60 об./мин, в бак заливается вода (строка 2), происходит ее нагрев до 30°C (строка 3). Сразу и до окончания стирки запирается замок загрузочного люка (строка 4), а насос (строка 5), быстро слив остатки воды из системы после включения машины, снова активируется после завершения предварительной стирки, а затем каждого последующего этапа.

Затем наступает фаза энзимной стирки В с нагревом воды до 35°C, фаза основной стирки С при 40°C, выполняются два полоскания D1 и D2, а в конце – отжим Е. На всех этапах элементы машины работают согласованно и четко, как часы.

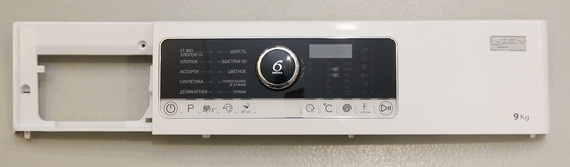

Панель управления

Все эти действия, конечно, остаются невидимыми (и как мы уже знаем – практически неслышимыми) для пользователя. Ему нужно лишь загрузить в машину белье и моющее средство, после чего выбрать нужную программу стирки с панели управления. Ну, а мы с вами разобрались, как эта программа выполняется, заглянув внутрь машины.
